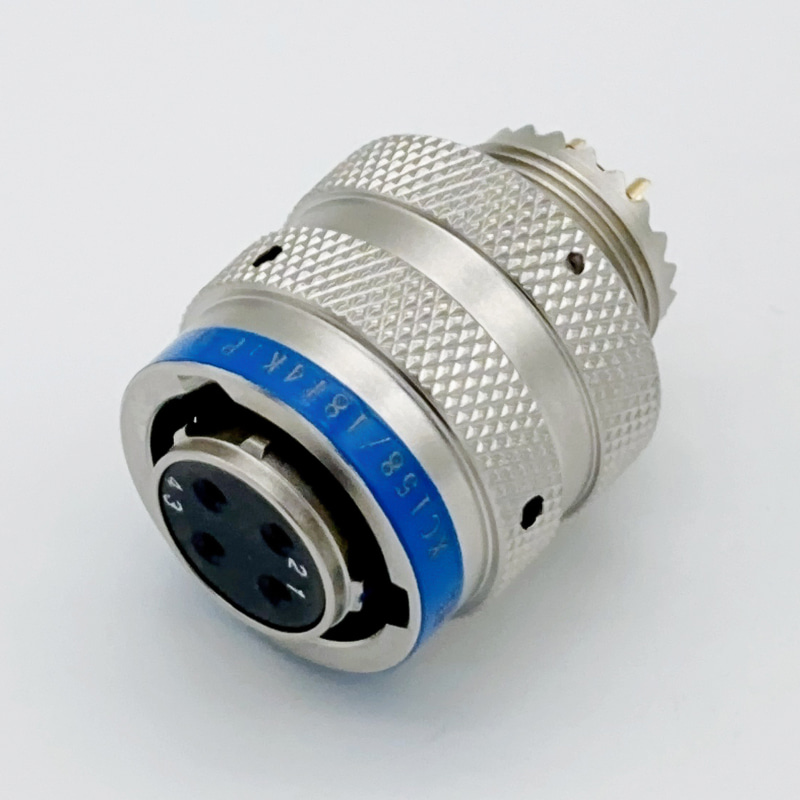

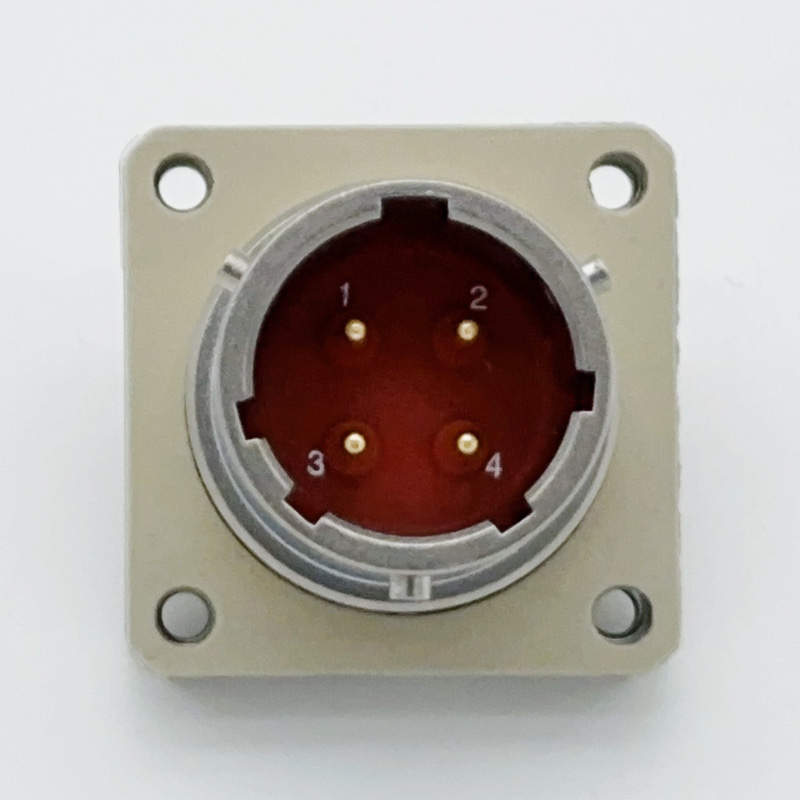

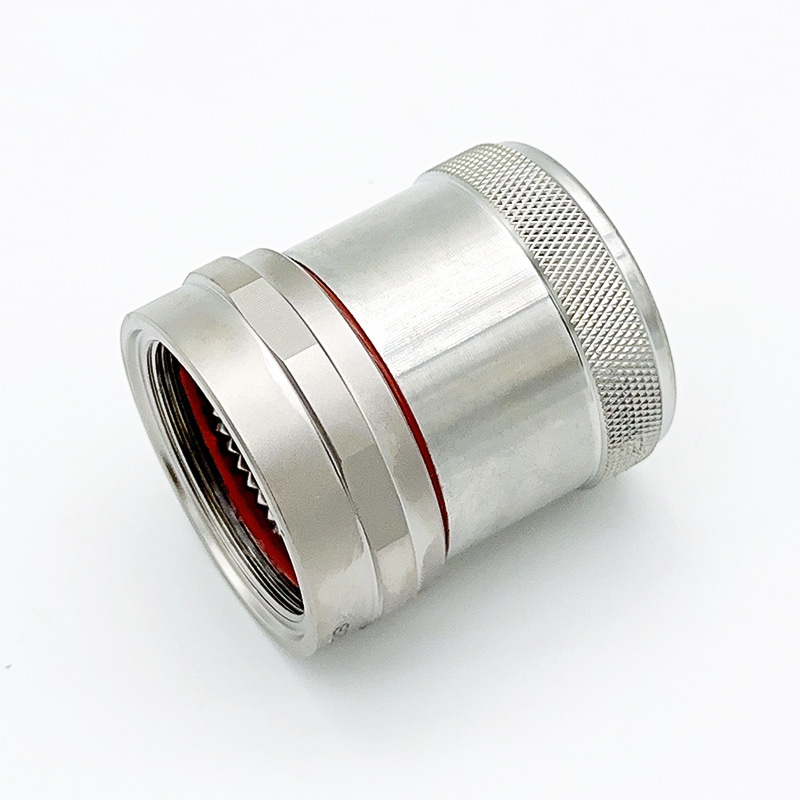

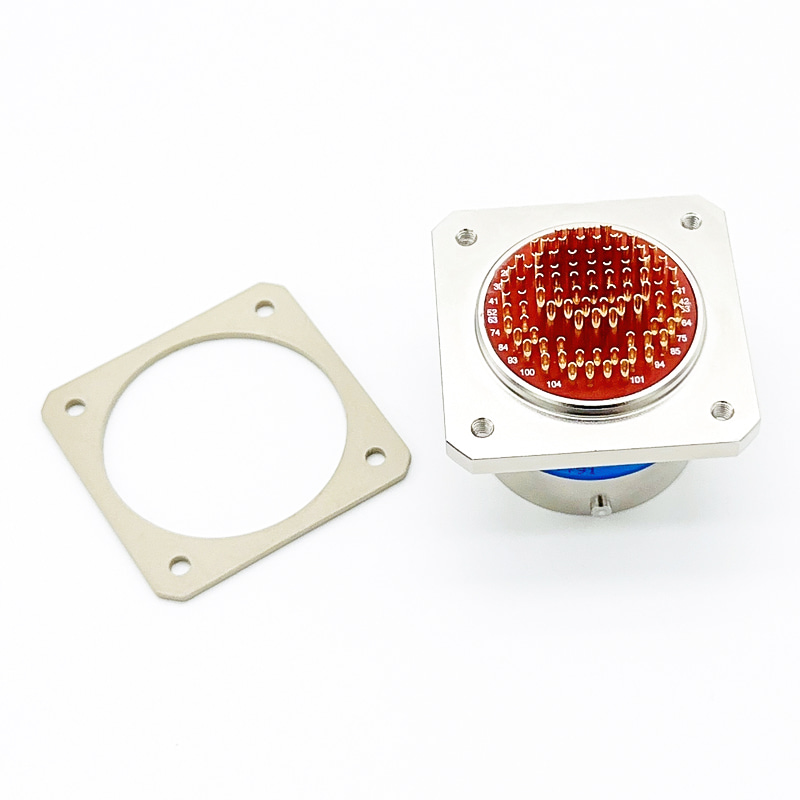

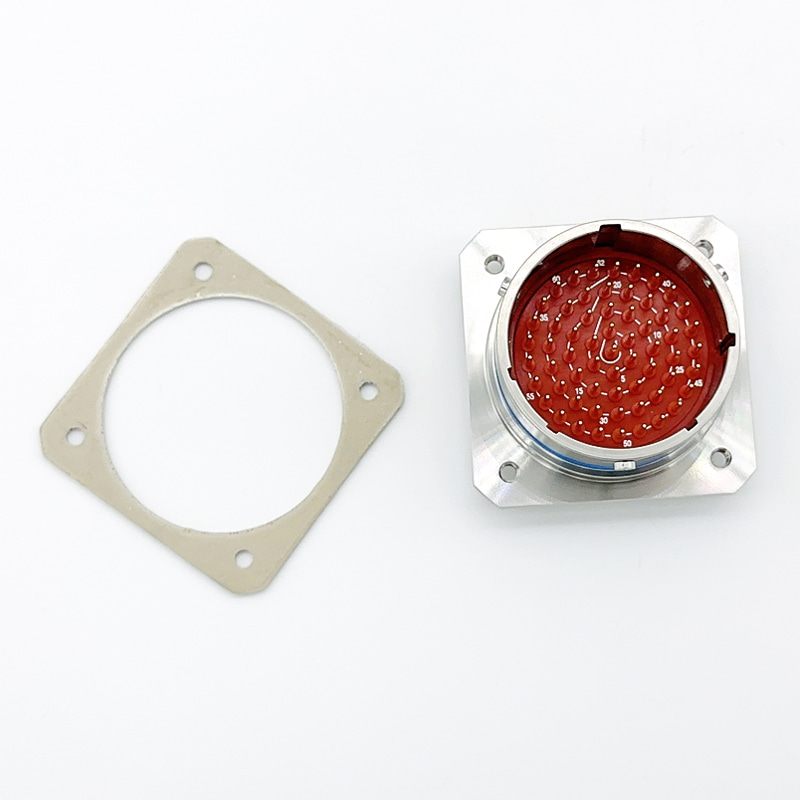

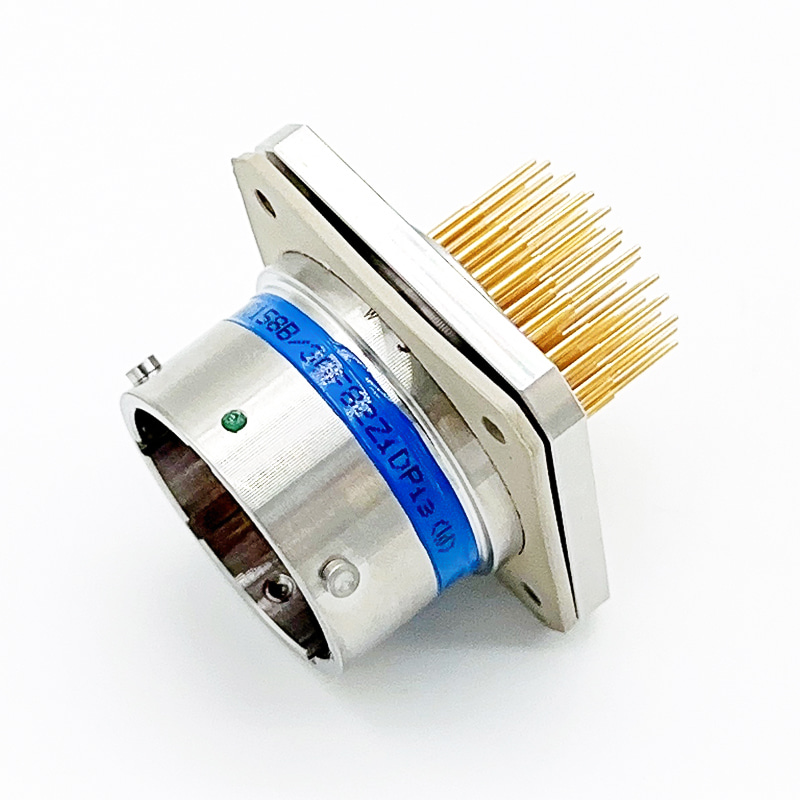

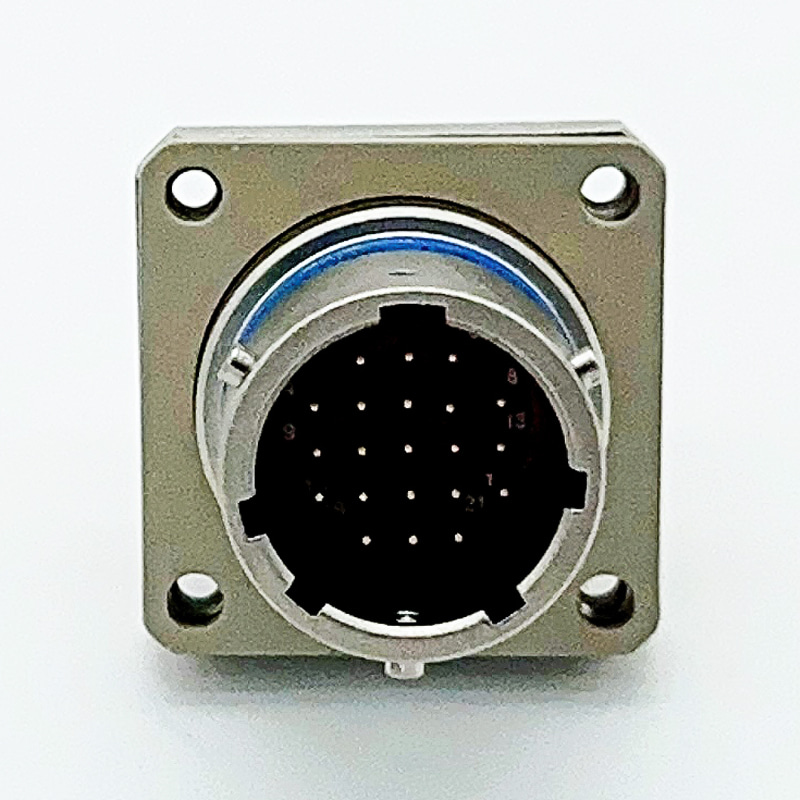

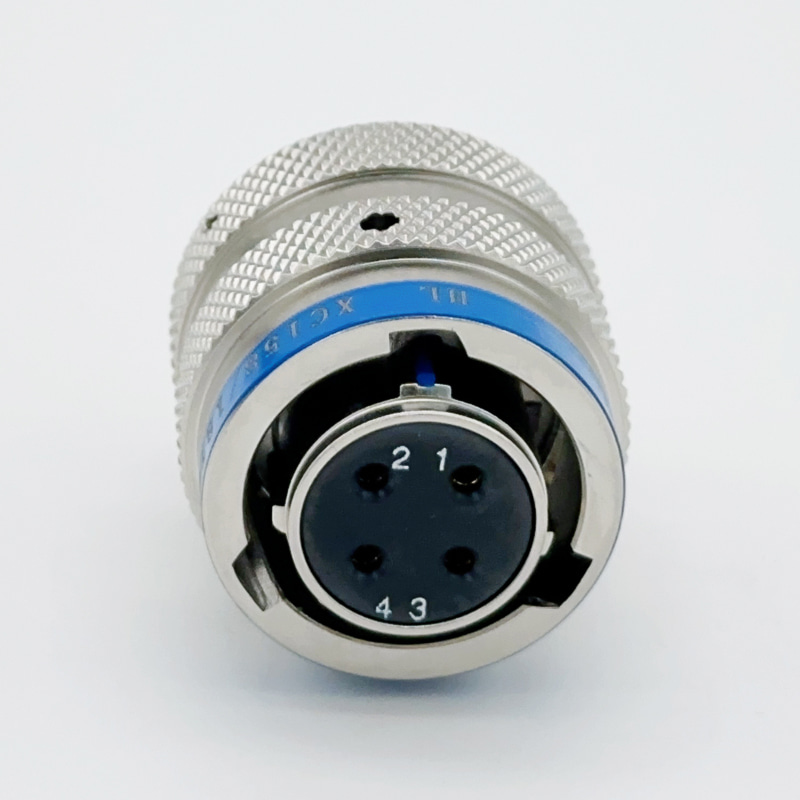

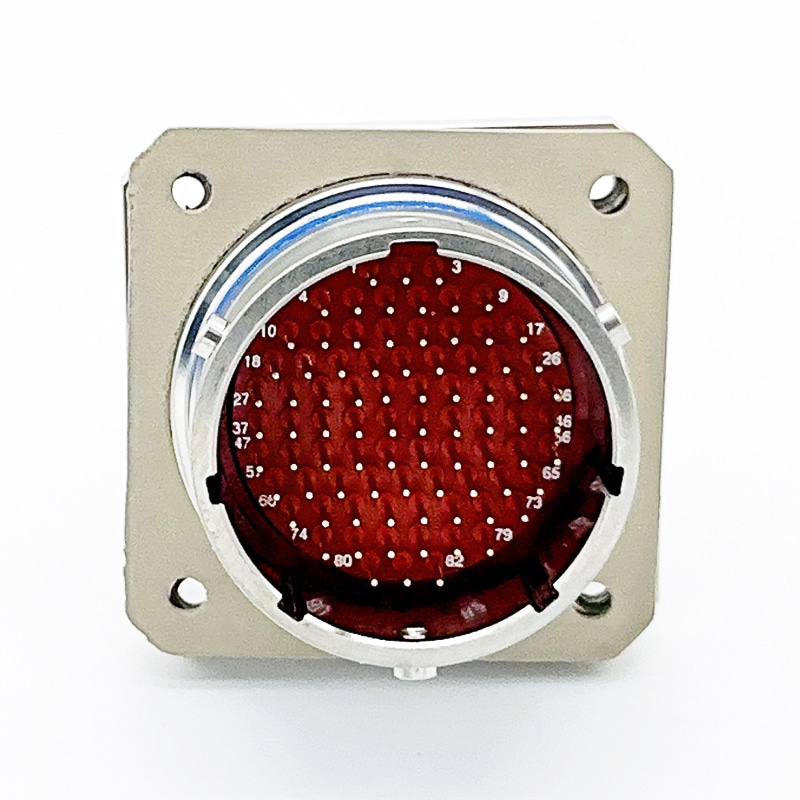

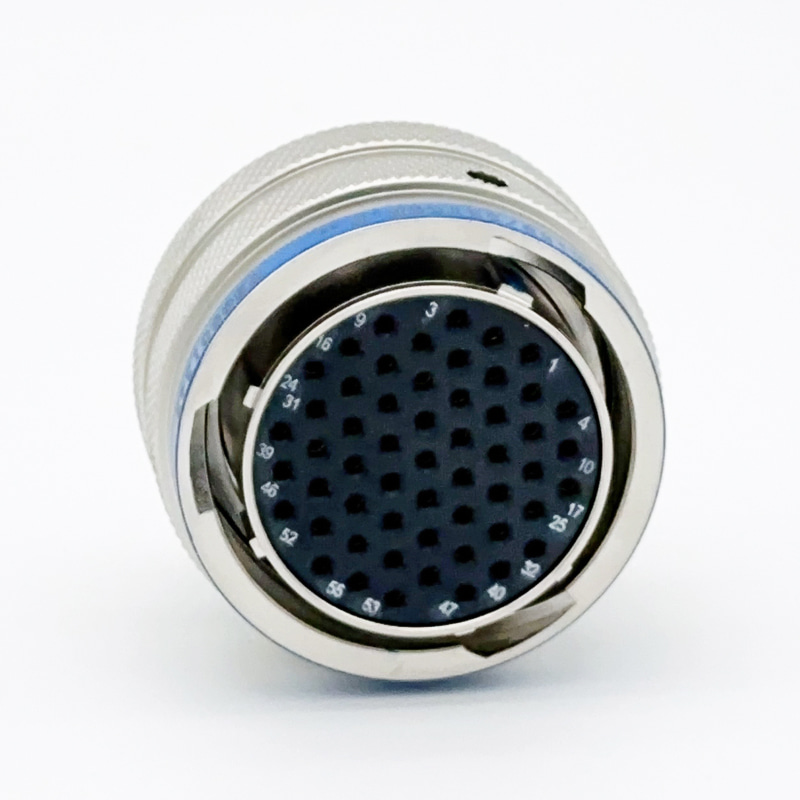

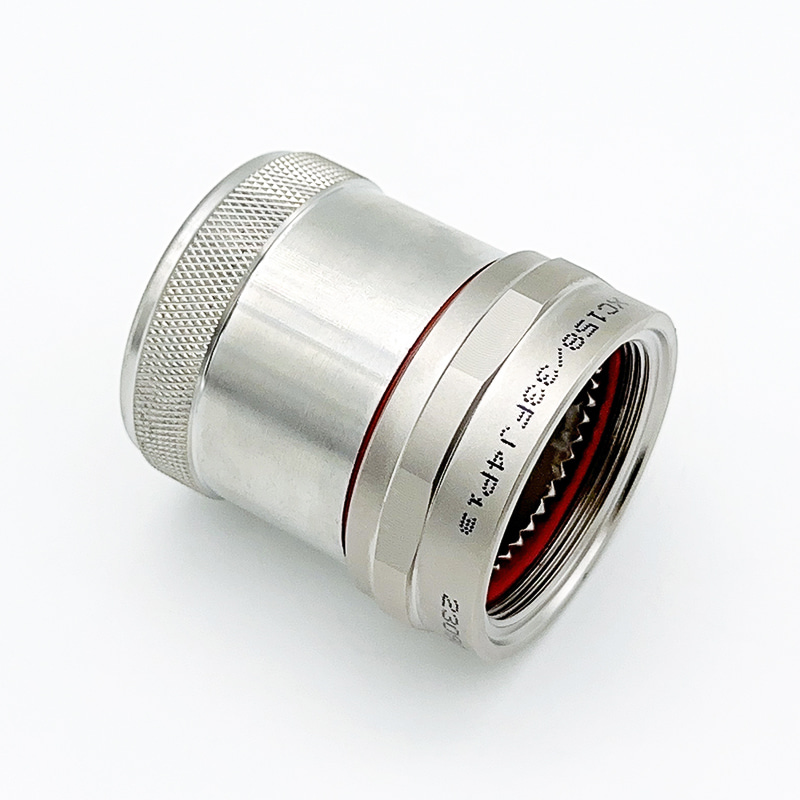

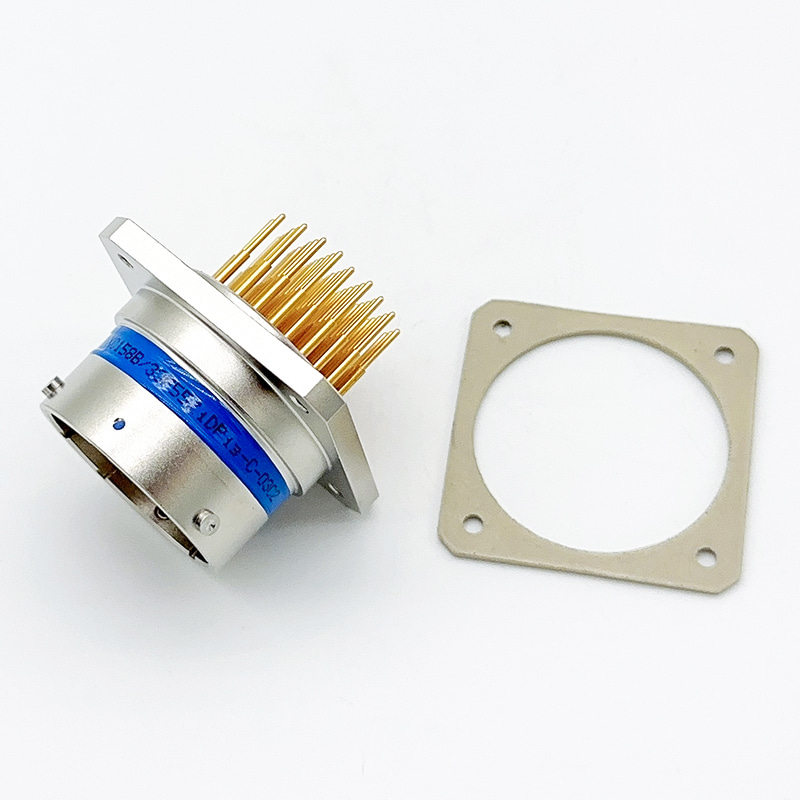

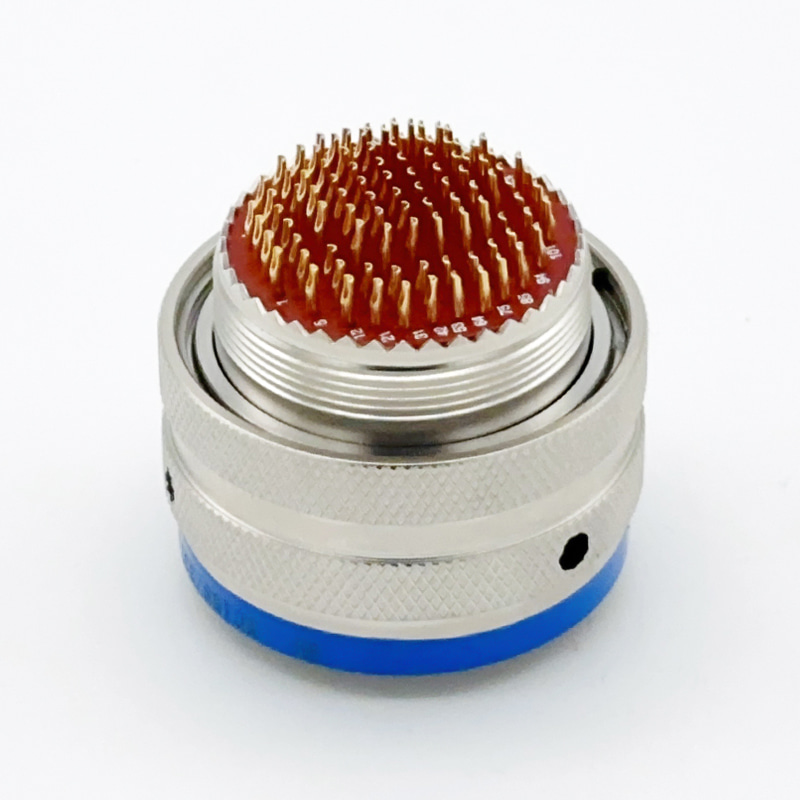

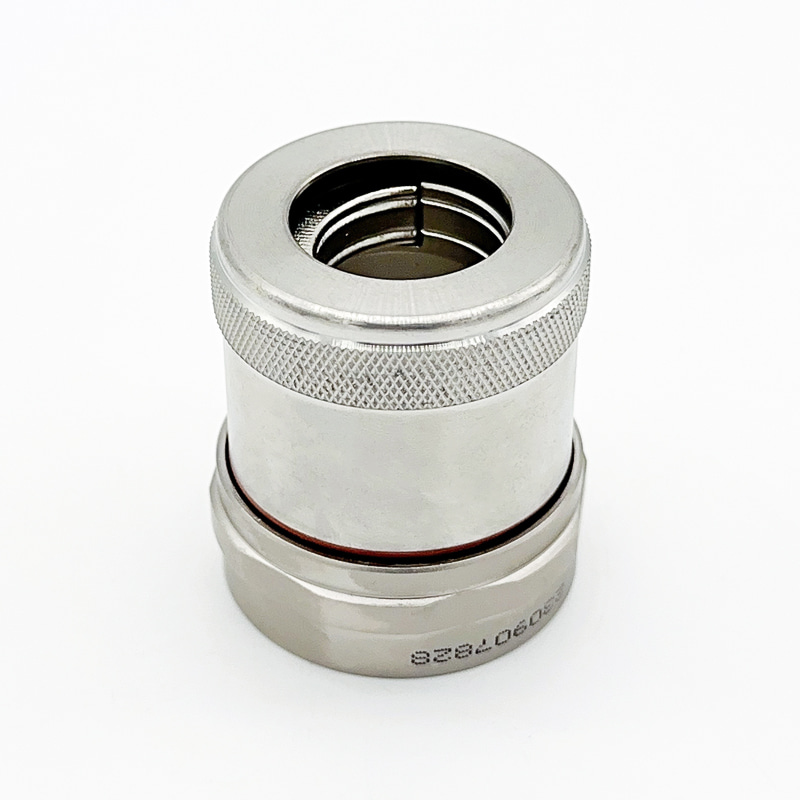

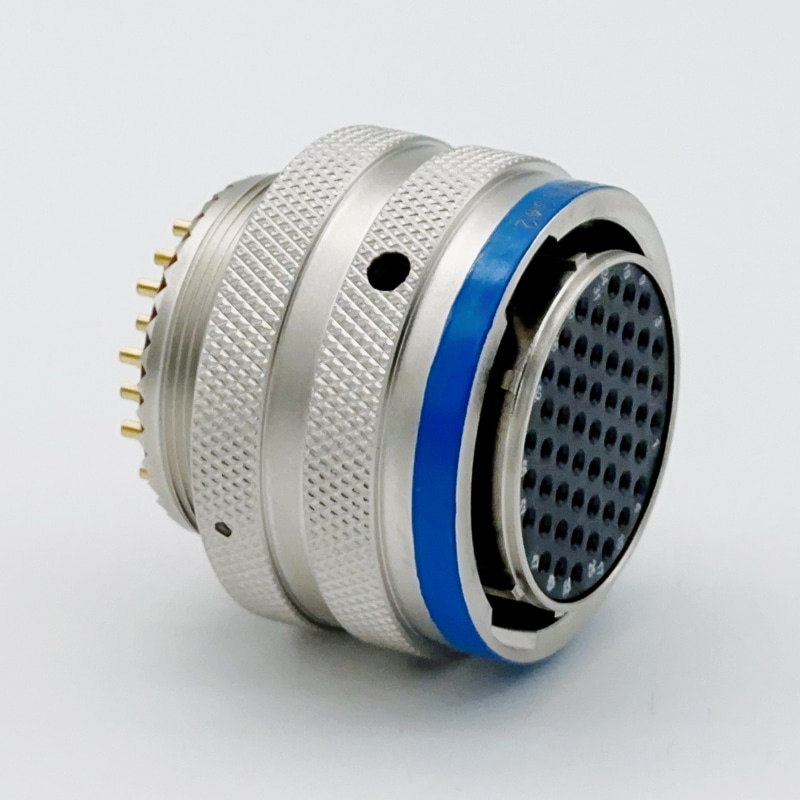

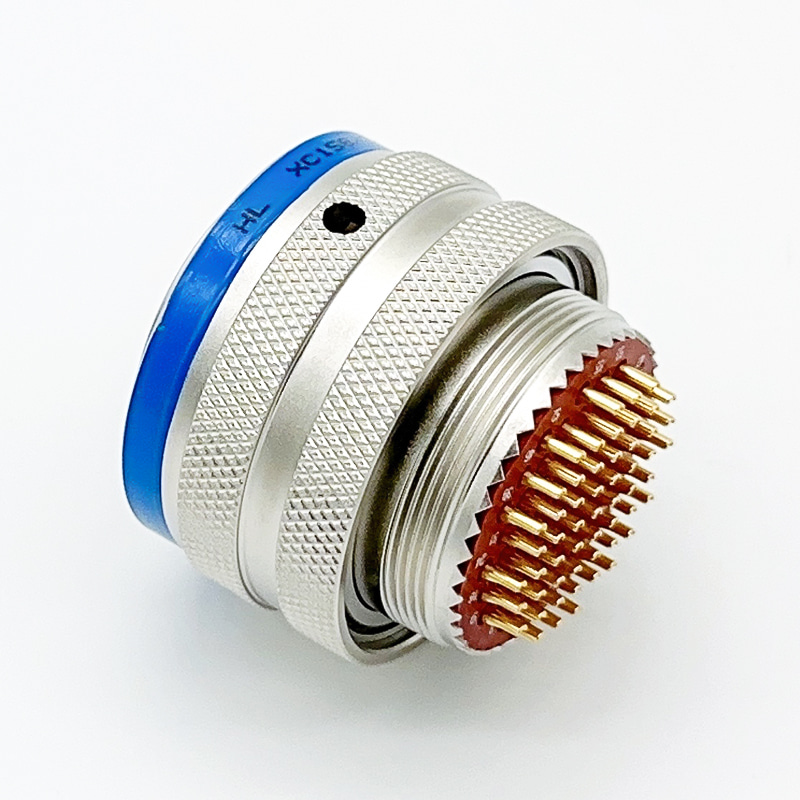

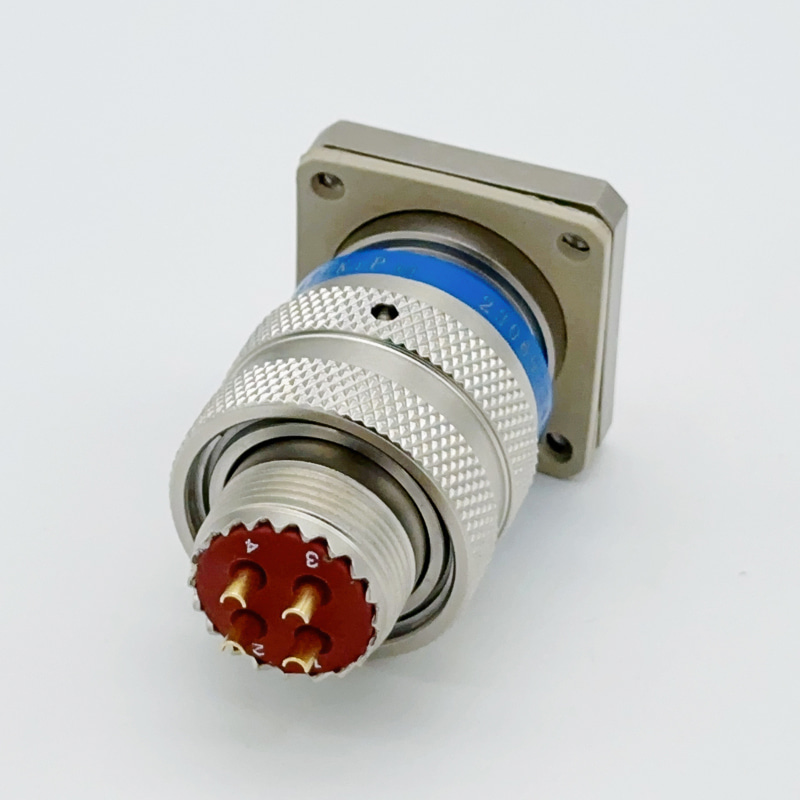

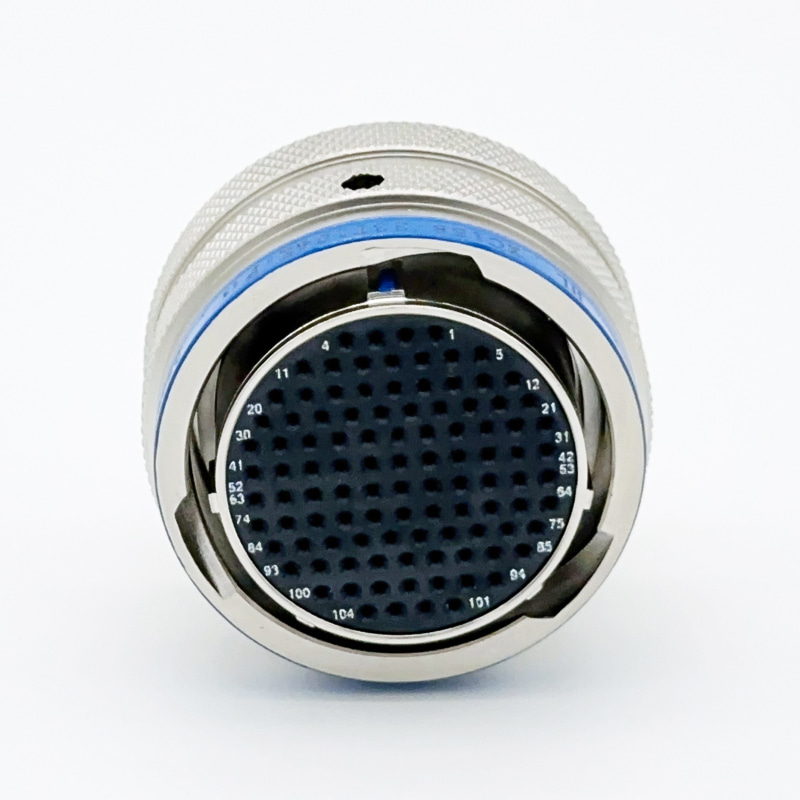

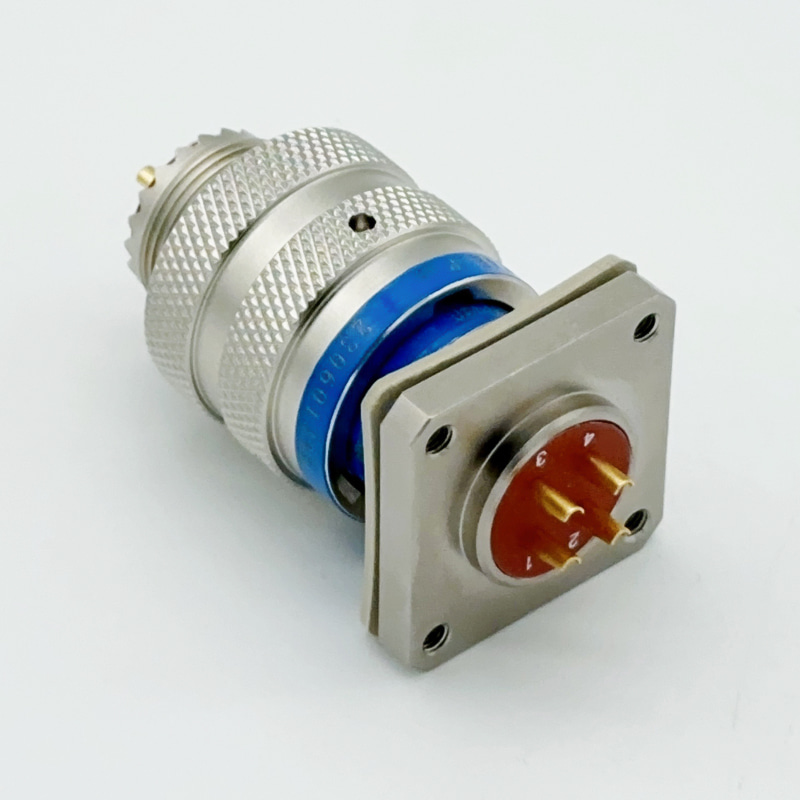

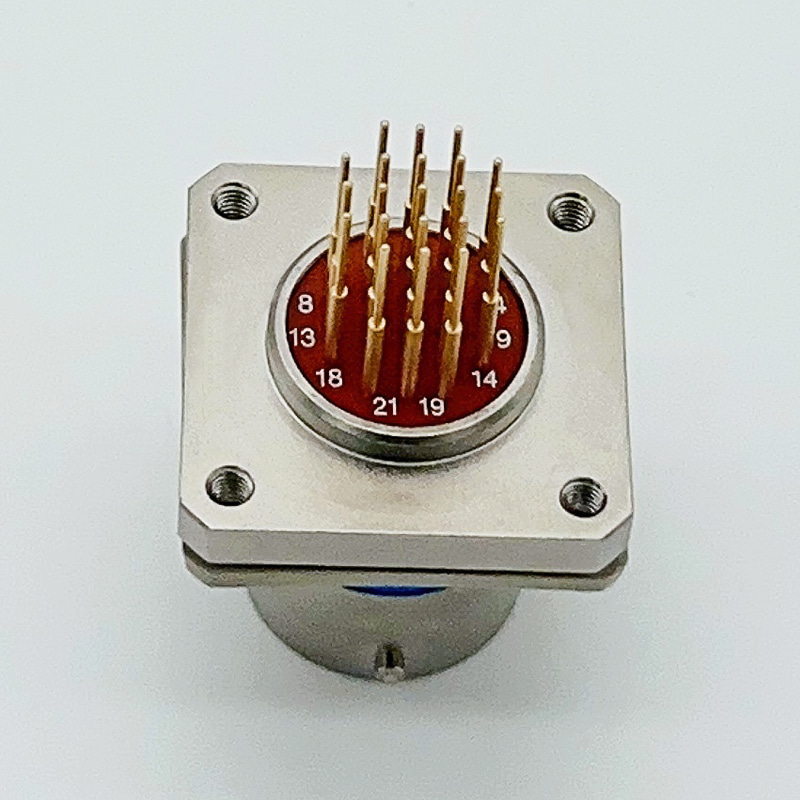

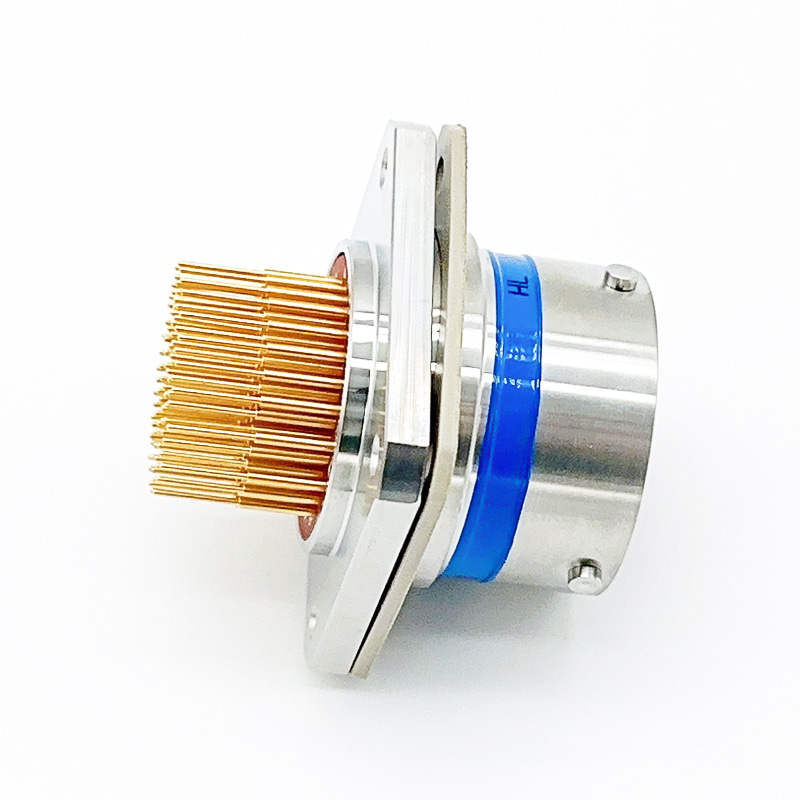

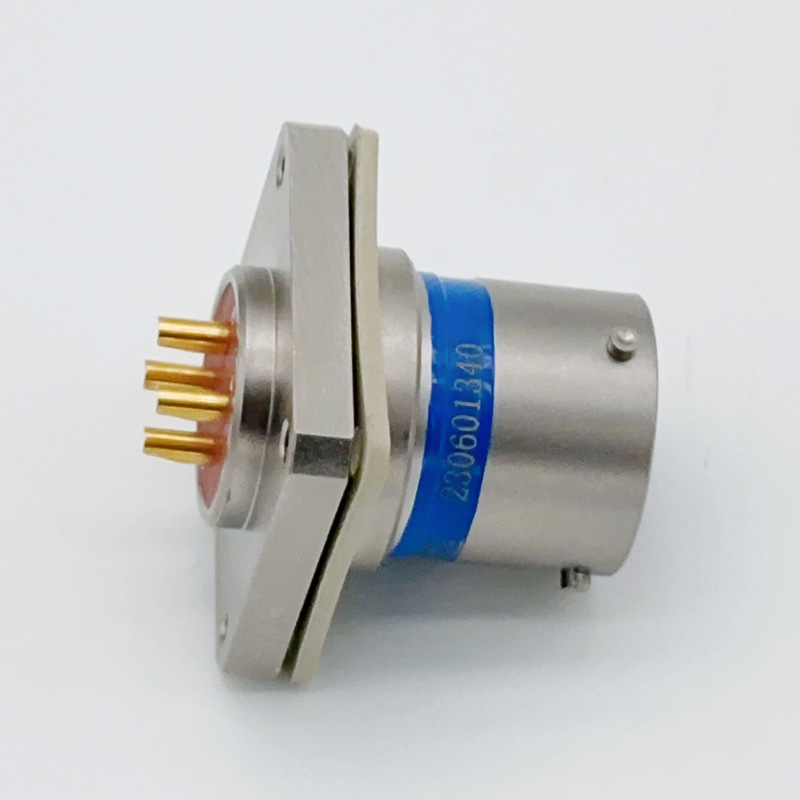

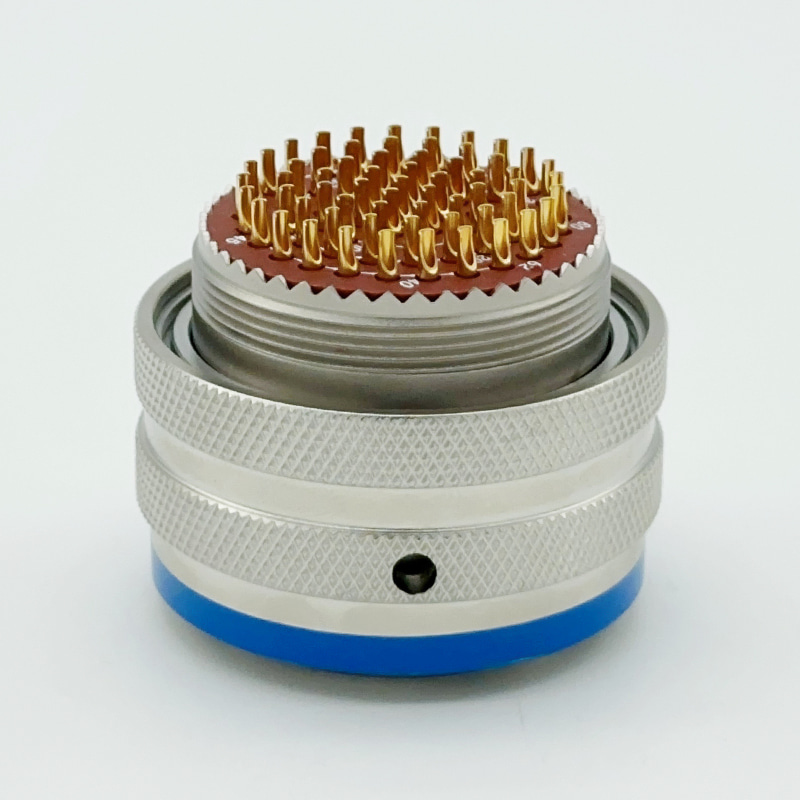

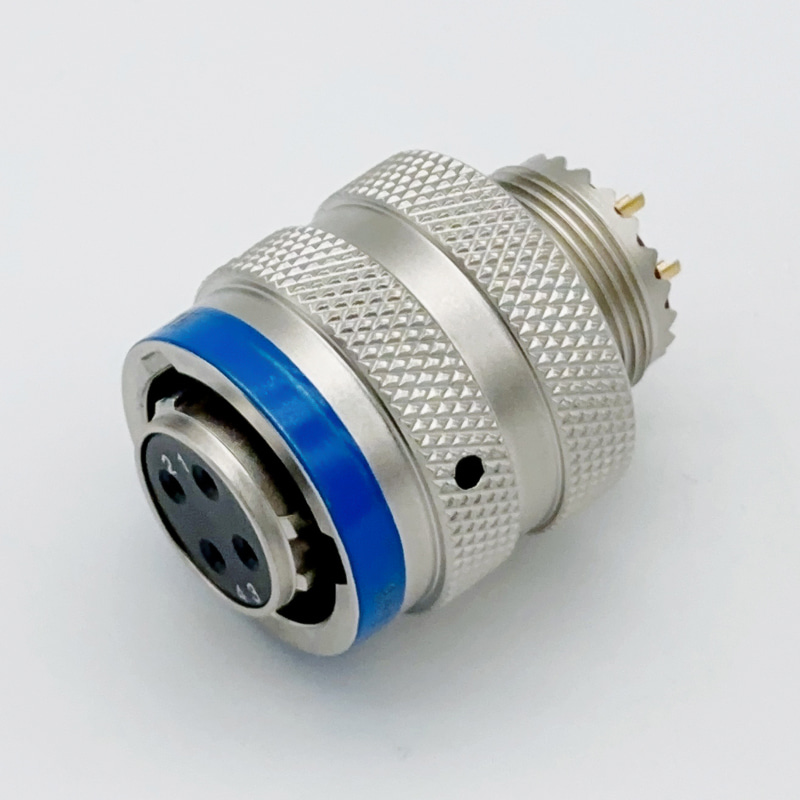

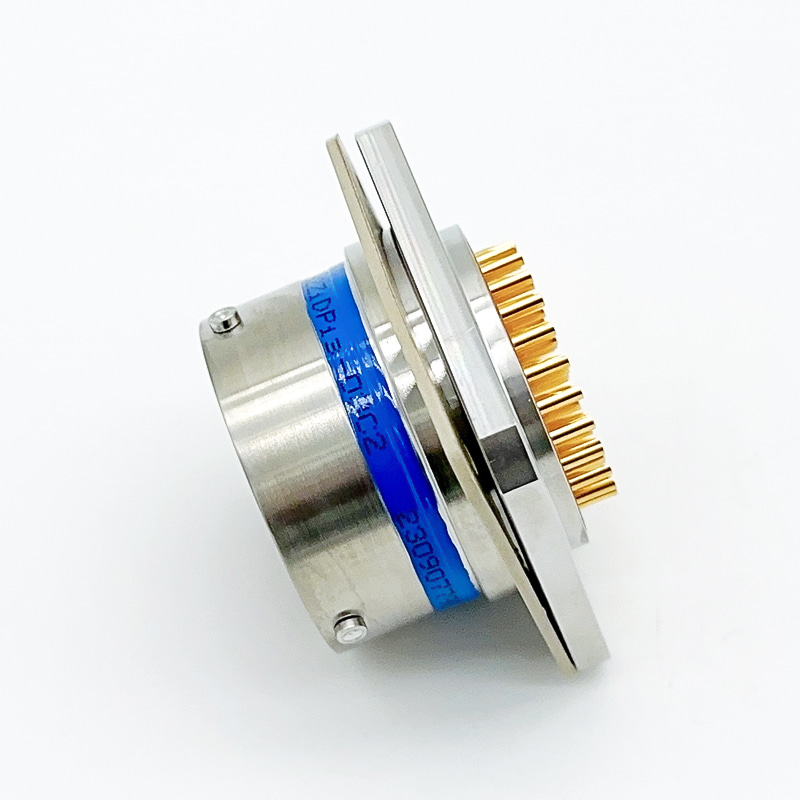

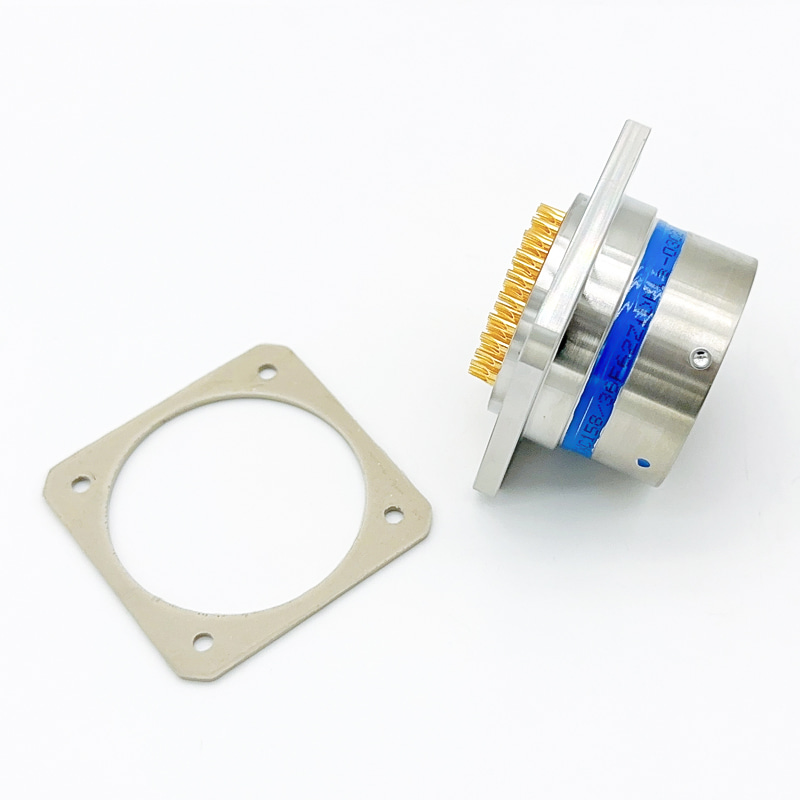

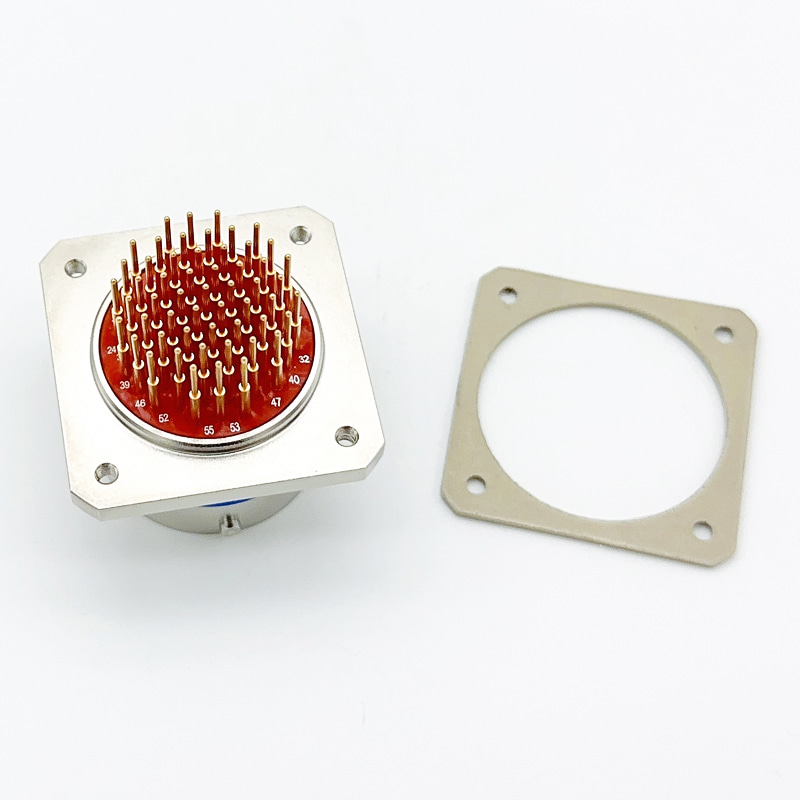

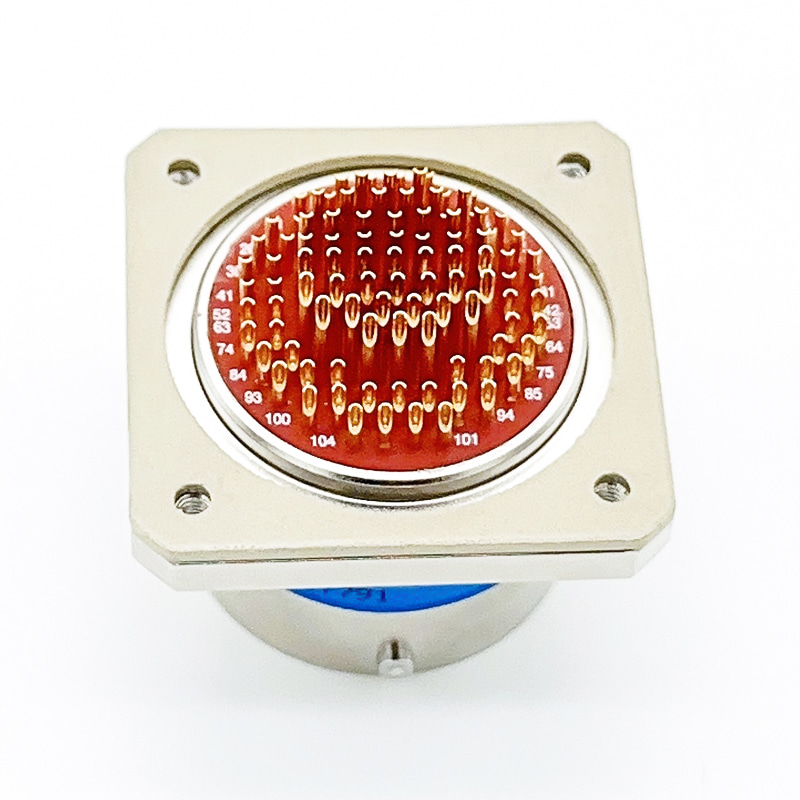

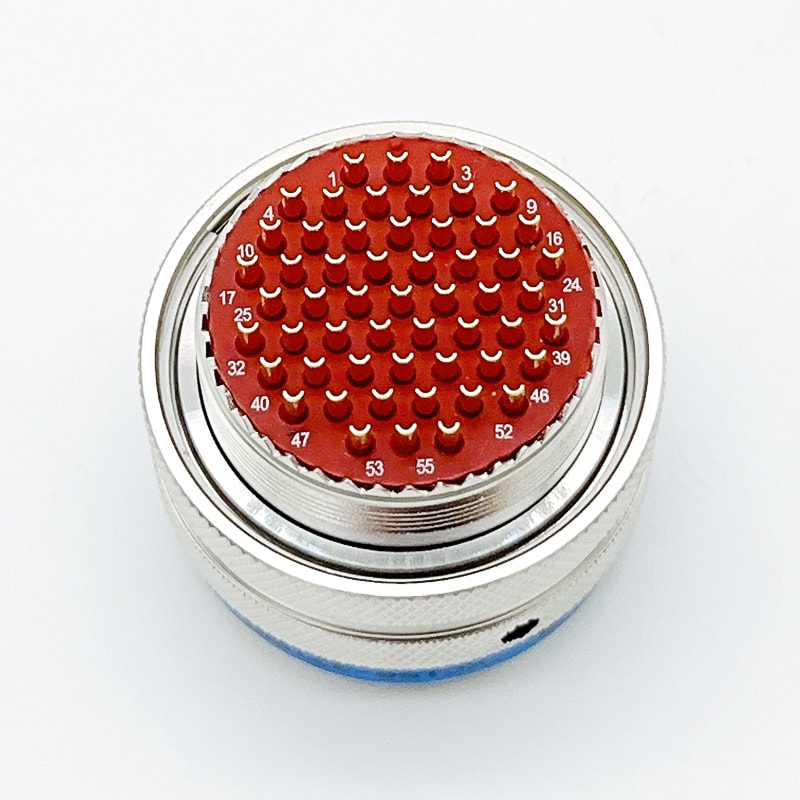

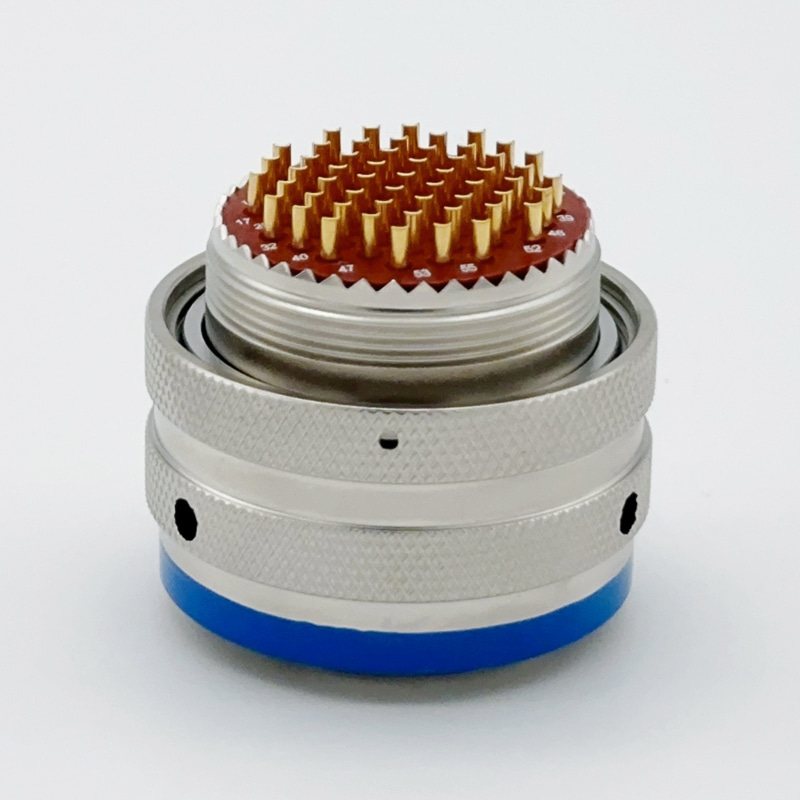

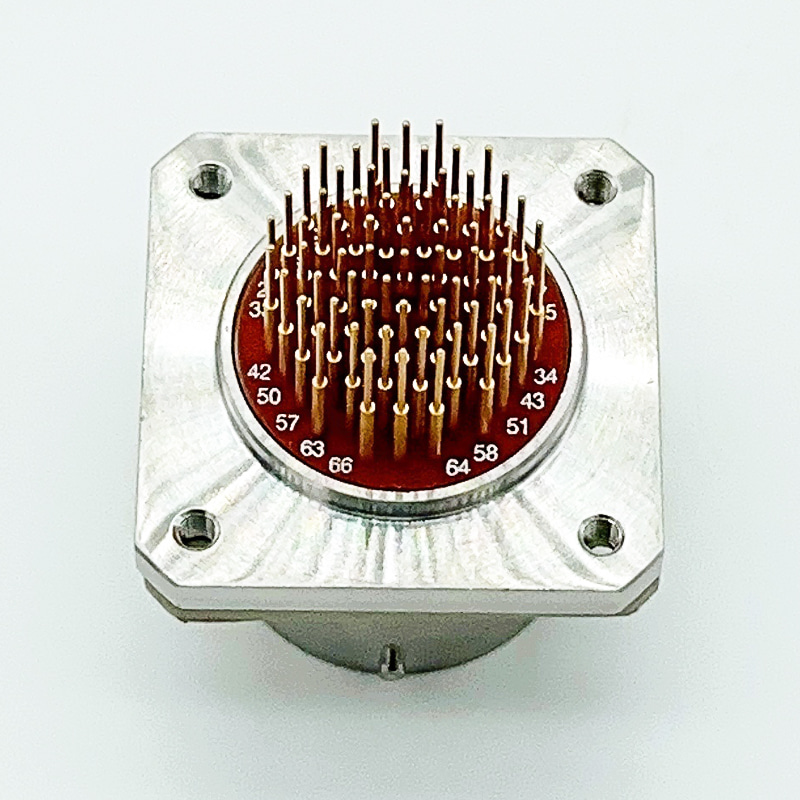

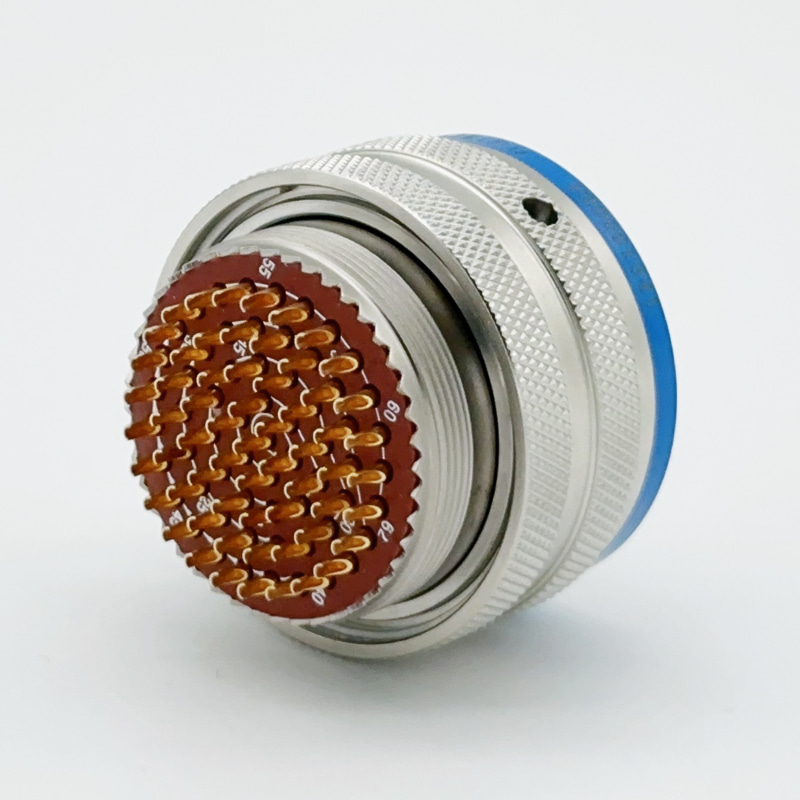

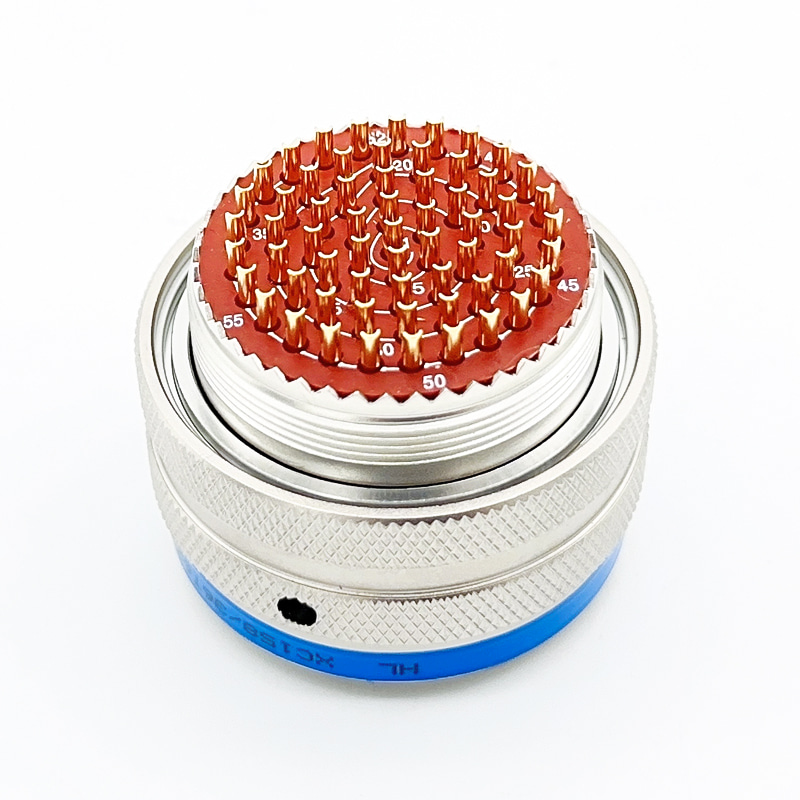

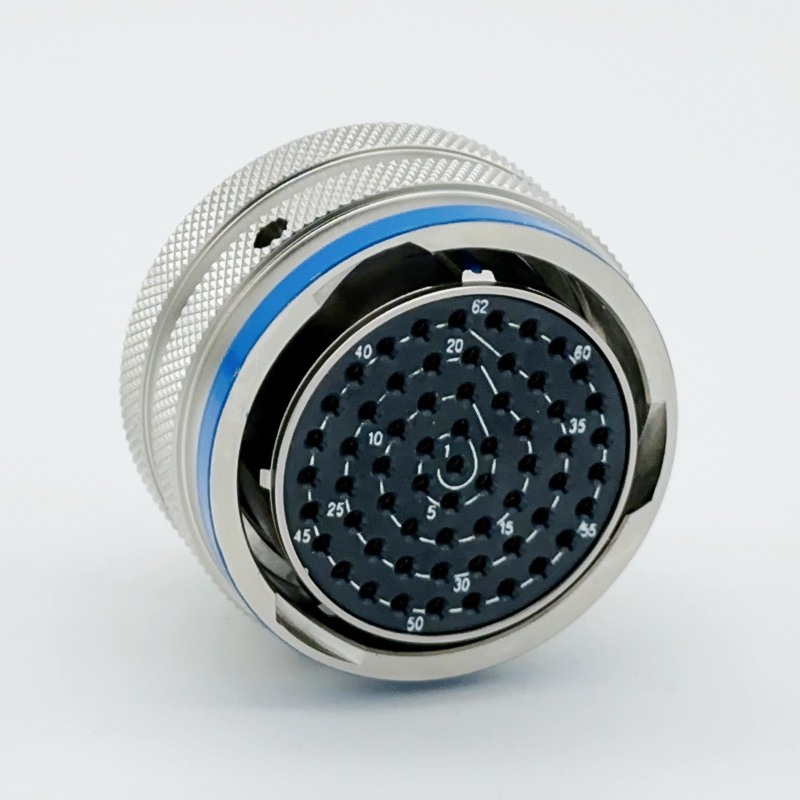

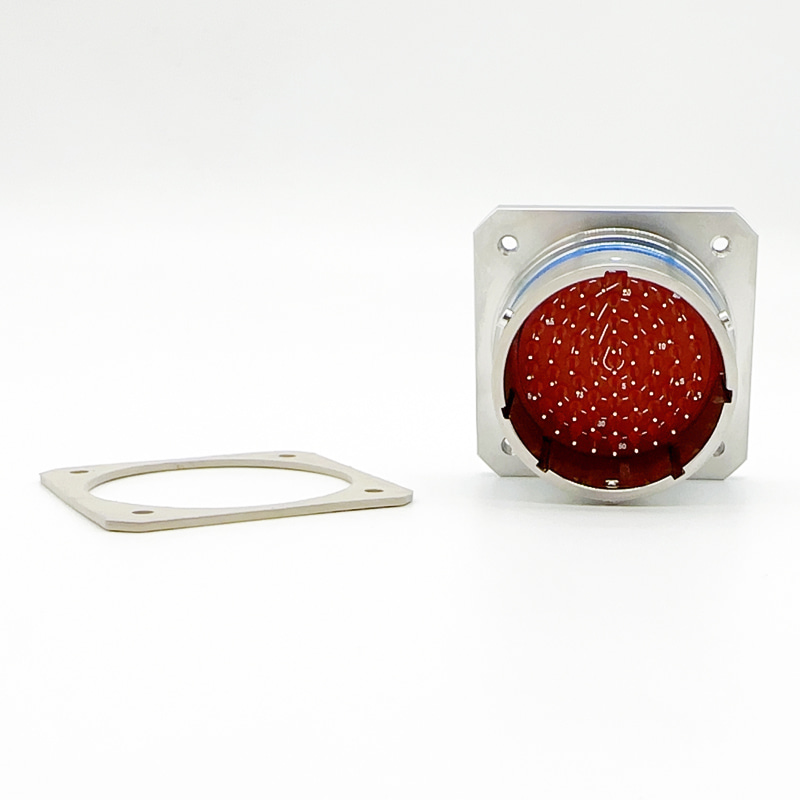

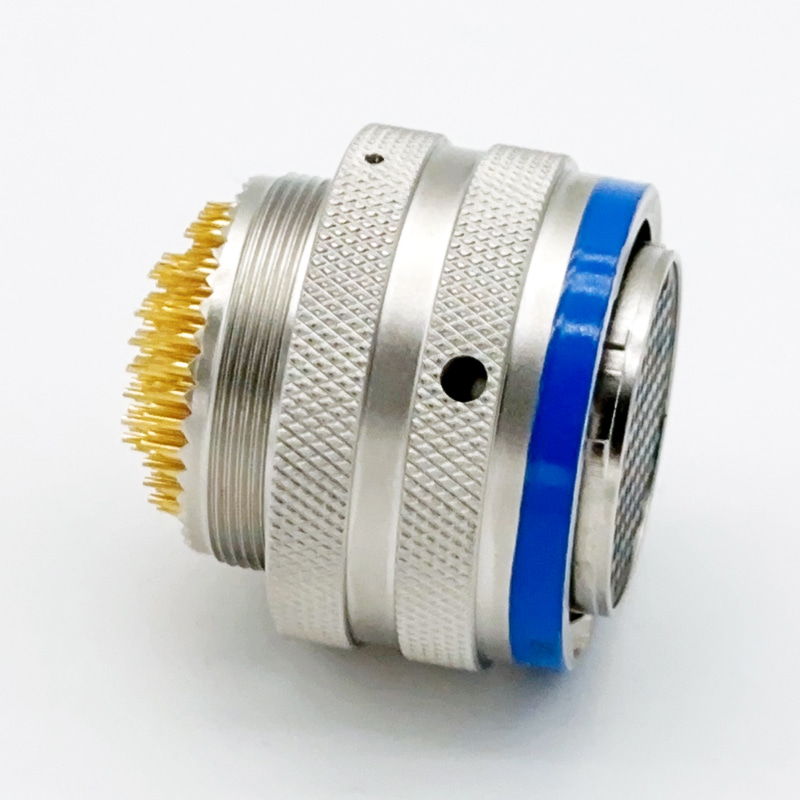

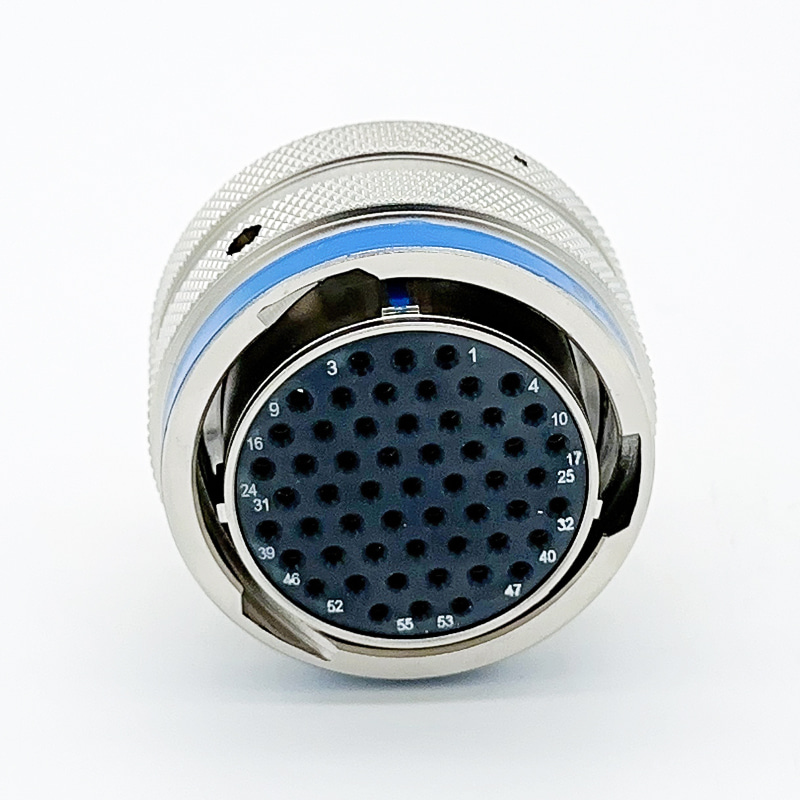

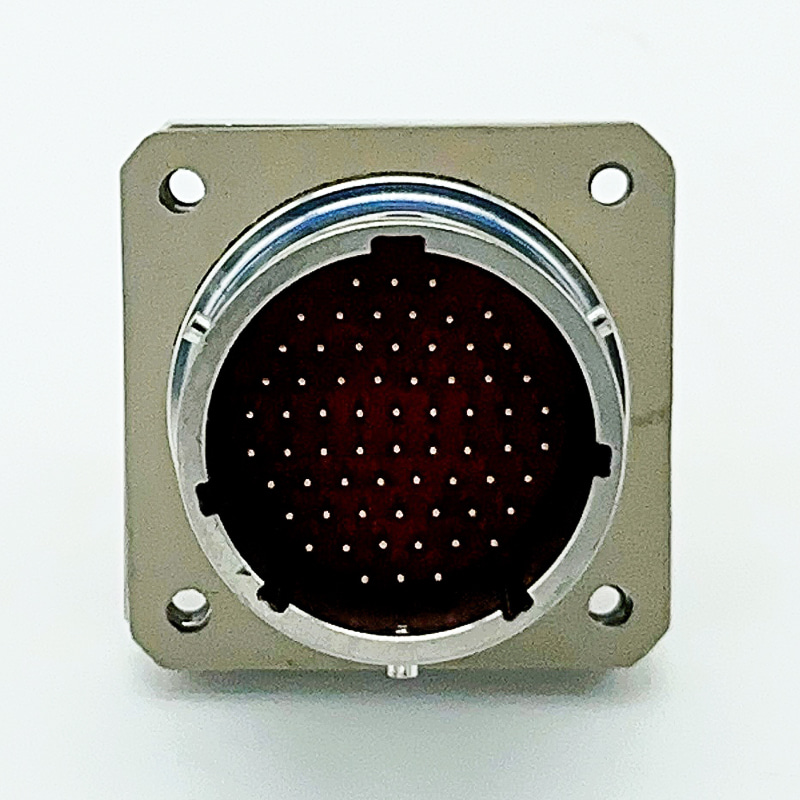

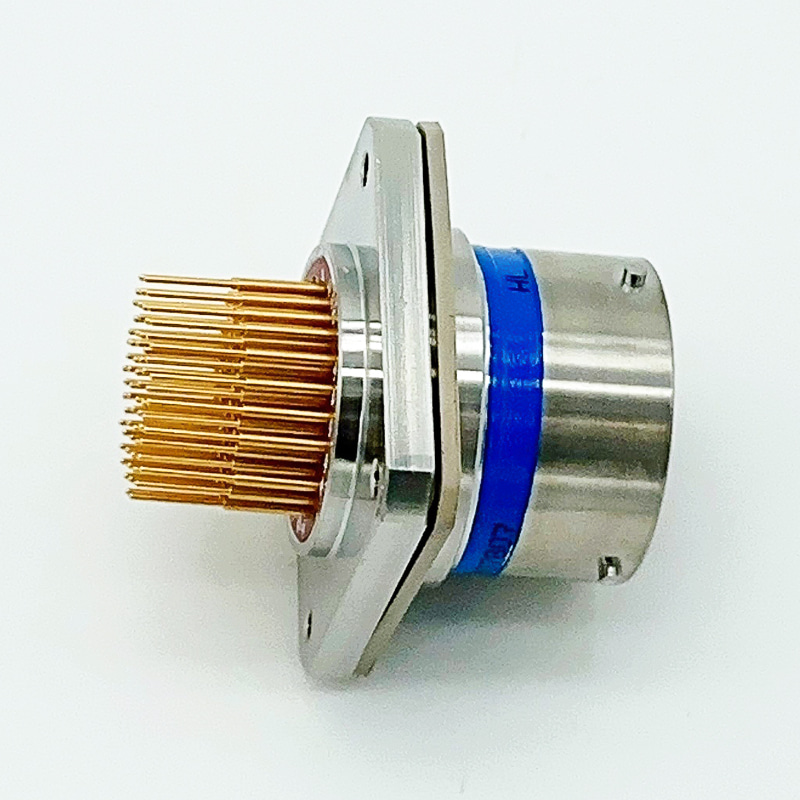

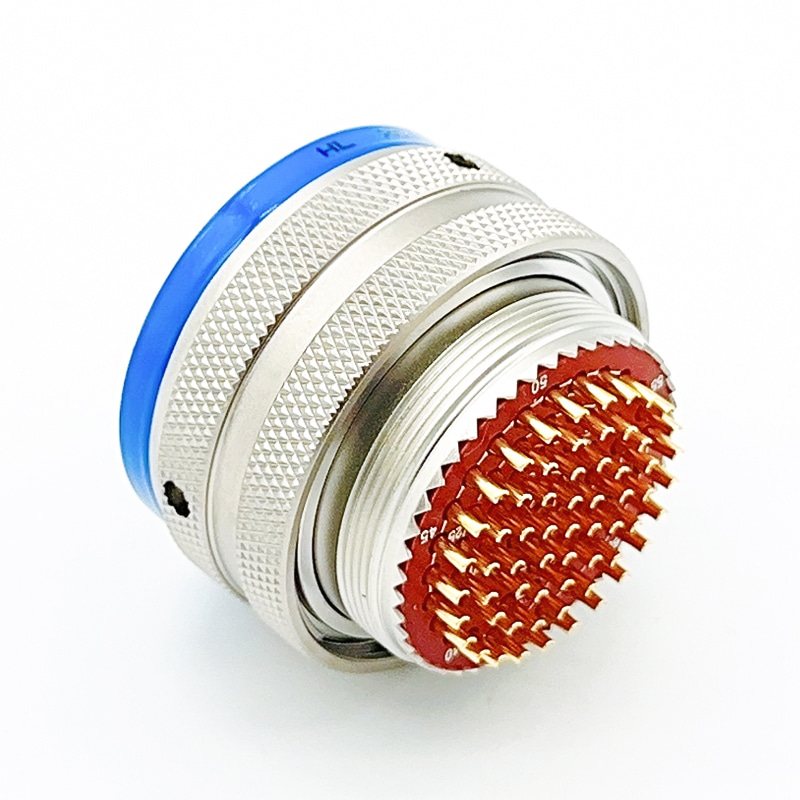

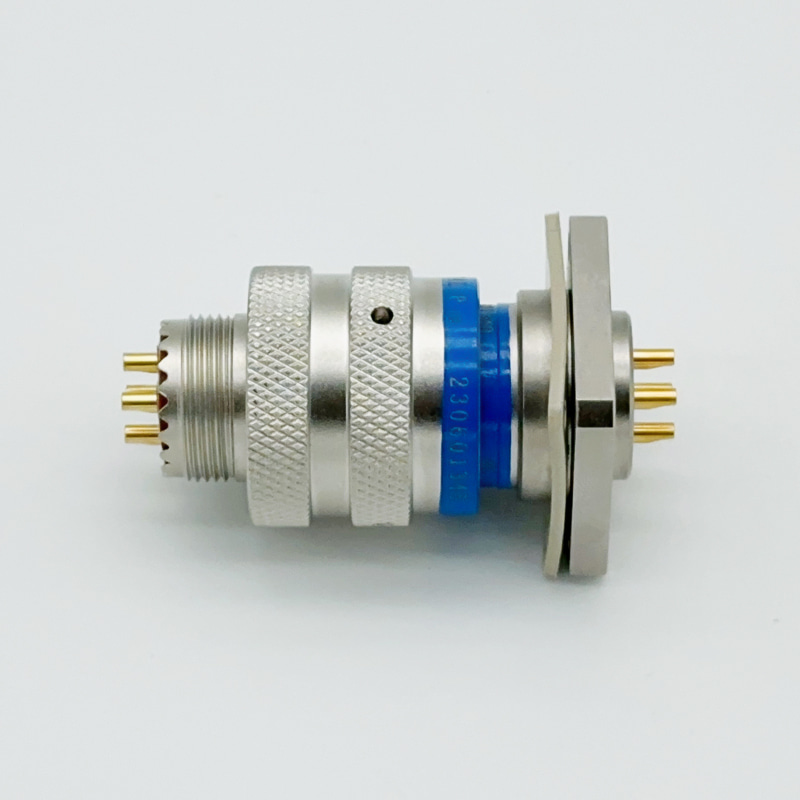

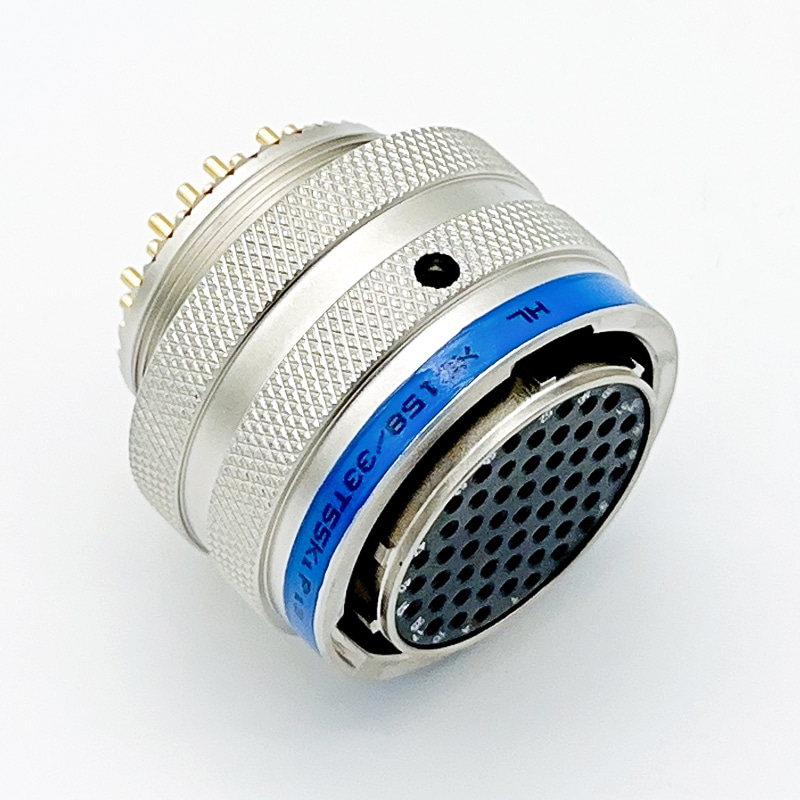

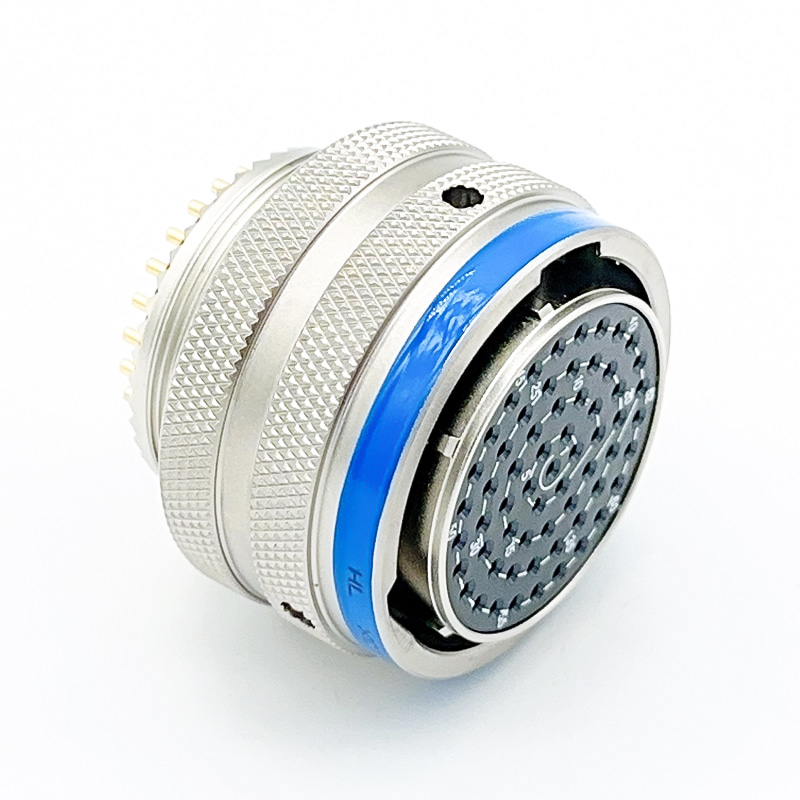

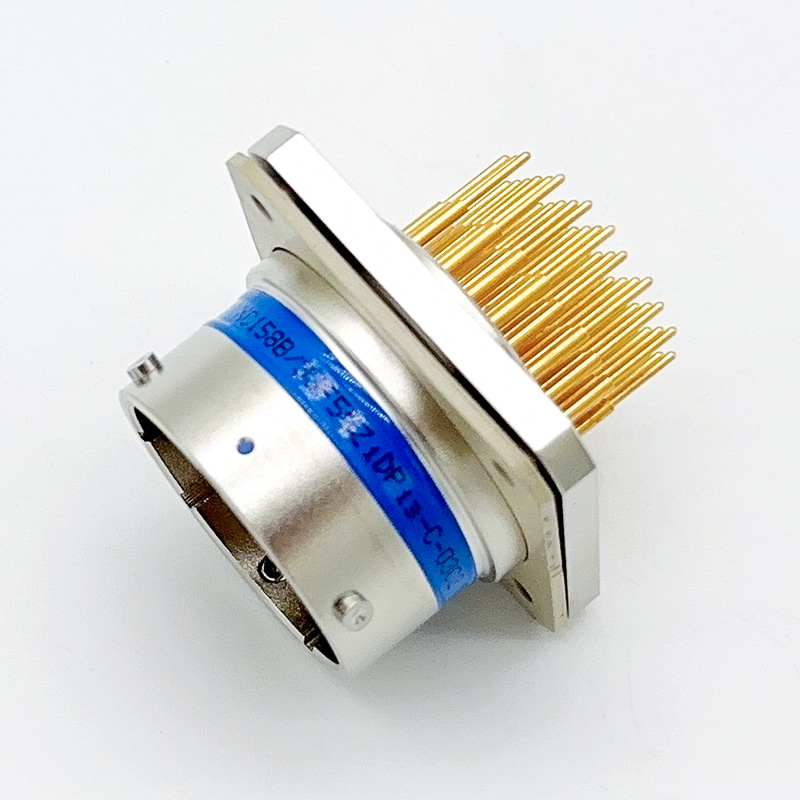

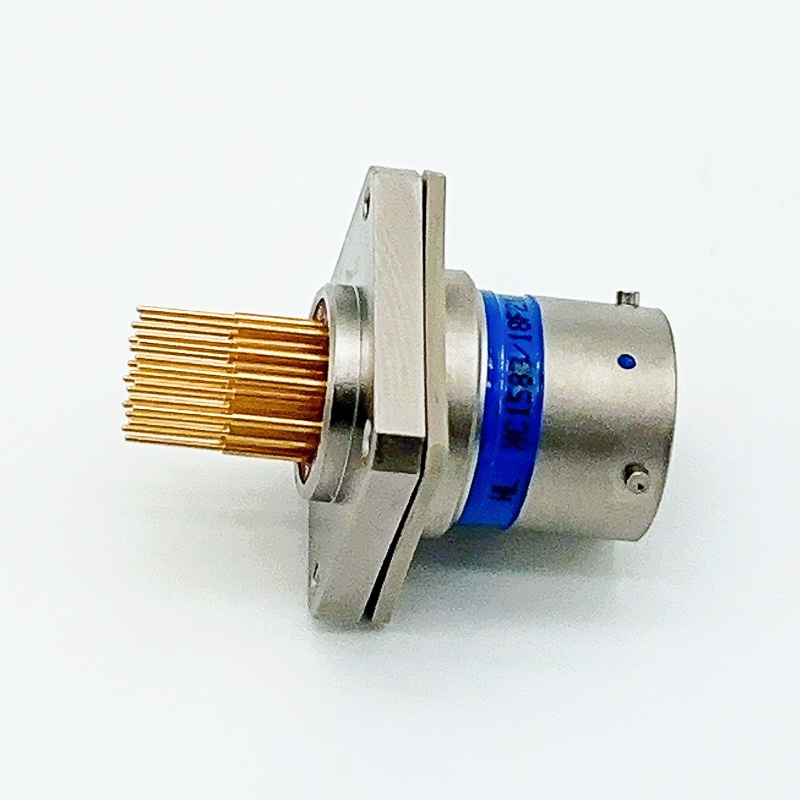

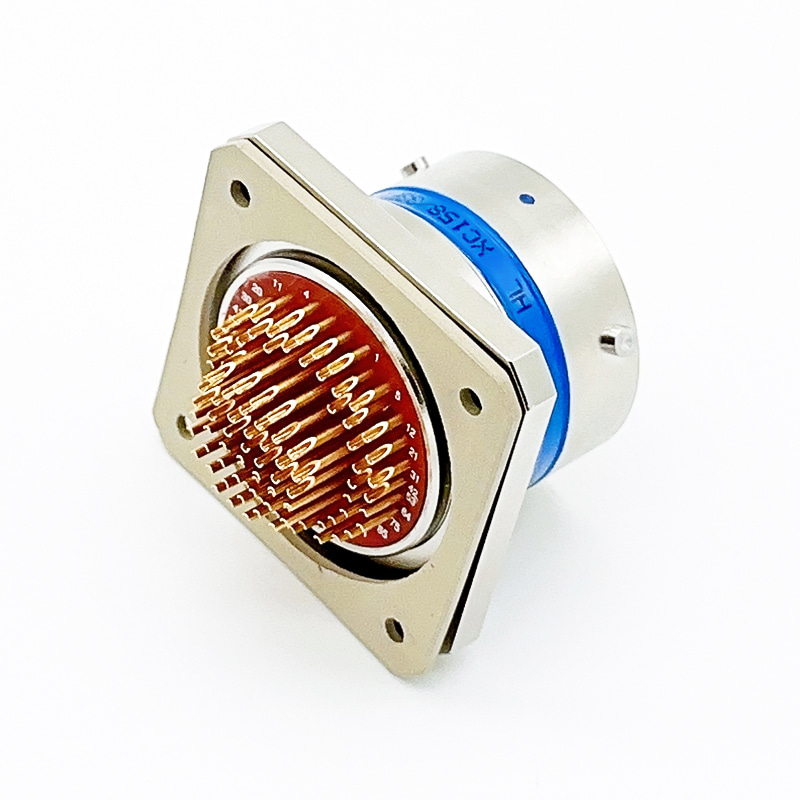

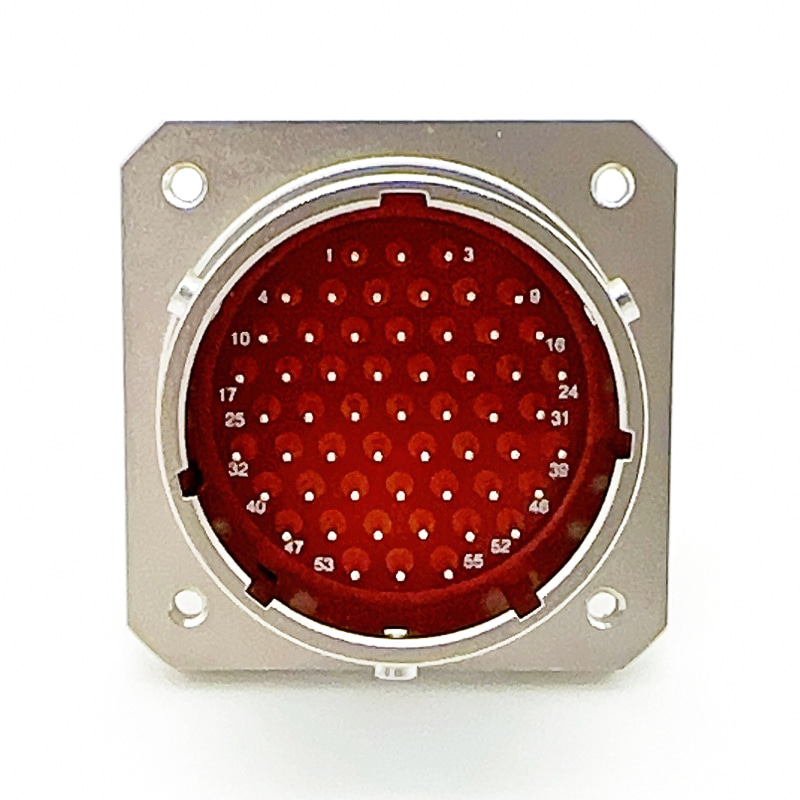

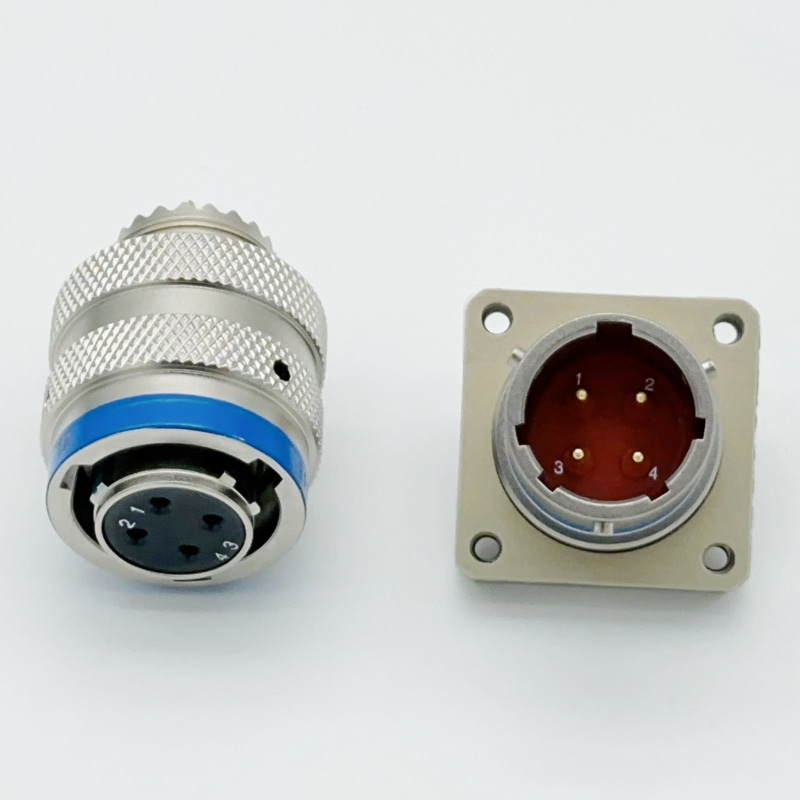

XC158 시리즈-원형 전기 커넥터 제조업체
● 국가 군사 표준 GJB2889를 준수합니다
● 총검 빠른 연결
● 쌍곡선 와이어 스프링 잭을 채택하십시오
● 크림 핑, 용접 및 인쇄 보드 용접을 포함한 다중 종료 방법
● 다양한 플러그 및 소켓 구조 및 플래팅
● 5 버튼 포지셔닝에는 맹인 삽입 및 오해 예방 기능이 있습니다
● 항공, 항공 우주 및 선박과 같은 다양한 군사 분야에서 널리 사용
● 기업 표준을 구현합니다
● 주요 기술 성능 Q/321202HL003-2009
● 기계적 특성
1) 일반 유형 및 벽면 밀봉 어댑터 시트
쉘 : 고강도 알루미늄 합금
쉘 도금 :
차폐 코팅 : 아연 도금 군용 녹색 패시베이션, 화학 니켈 도금
비 차폐 코팅 : 양극화 된 검은 색
절연체 : 열 셋 재료
밀봉 바디 및 밀봉 링 : 실리콘 고무 재료
접촉 : 구리 합금은 또는 금도금

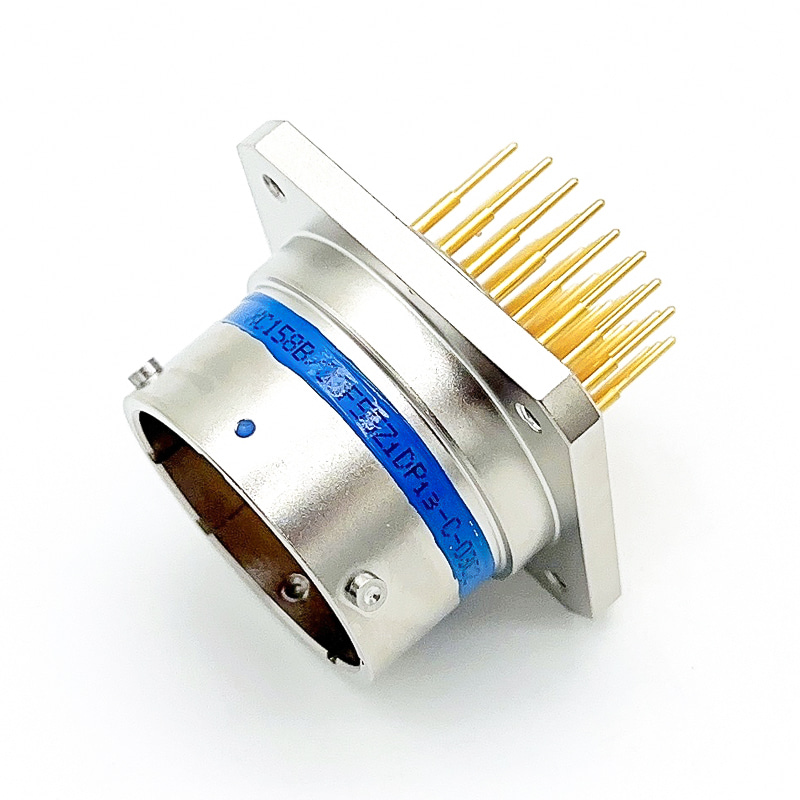

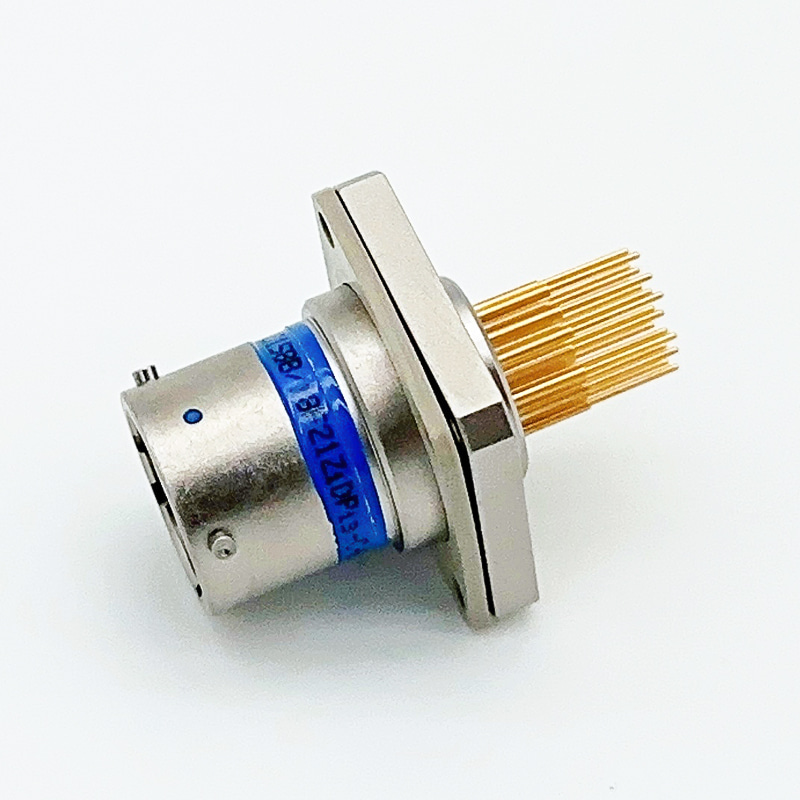

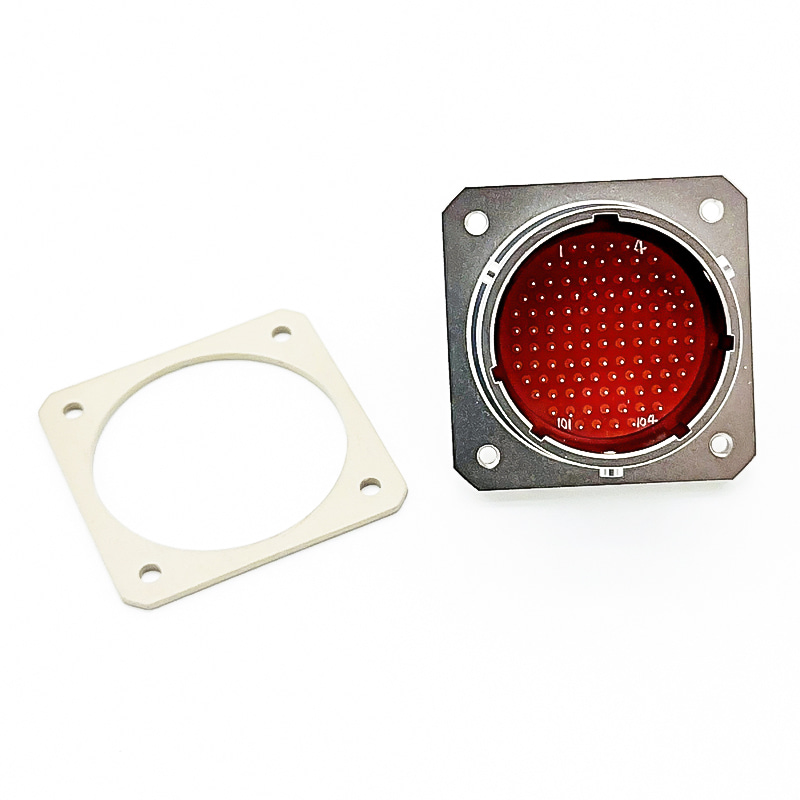

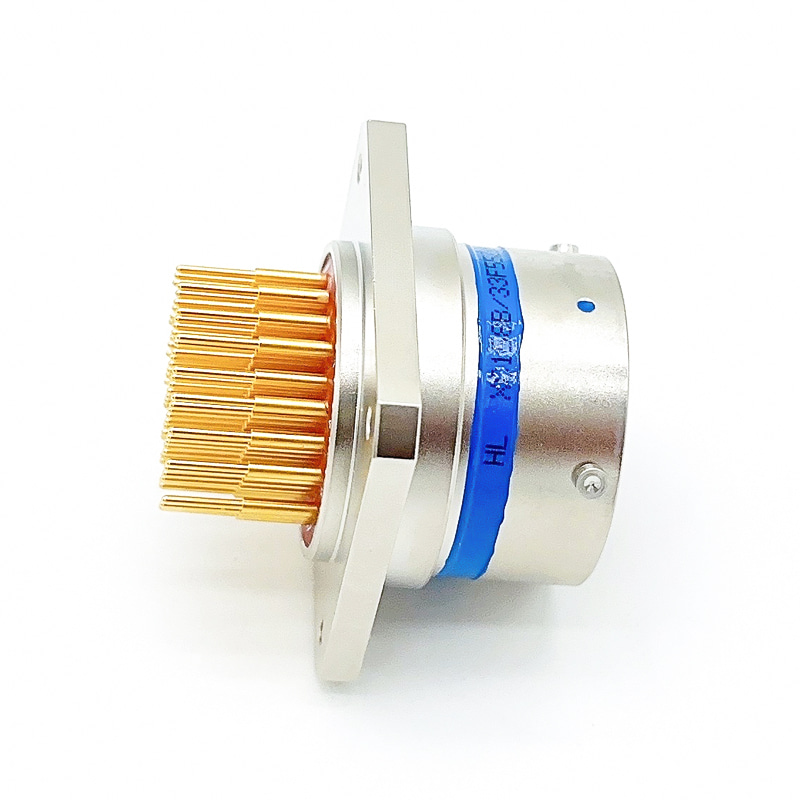

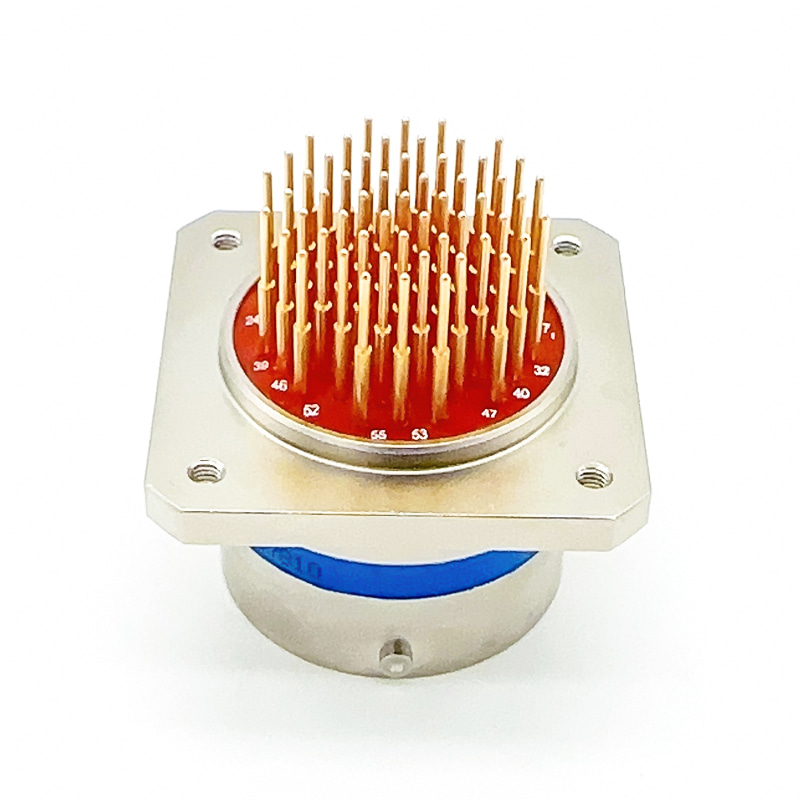

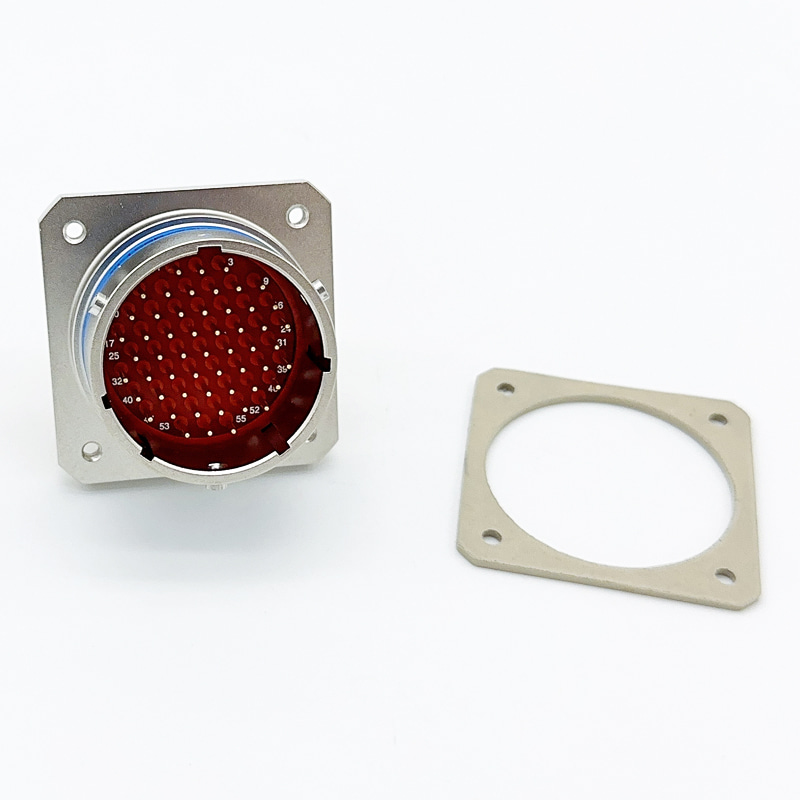

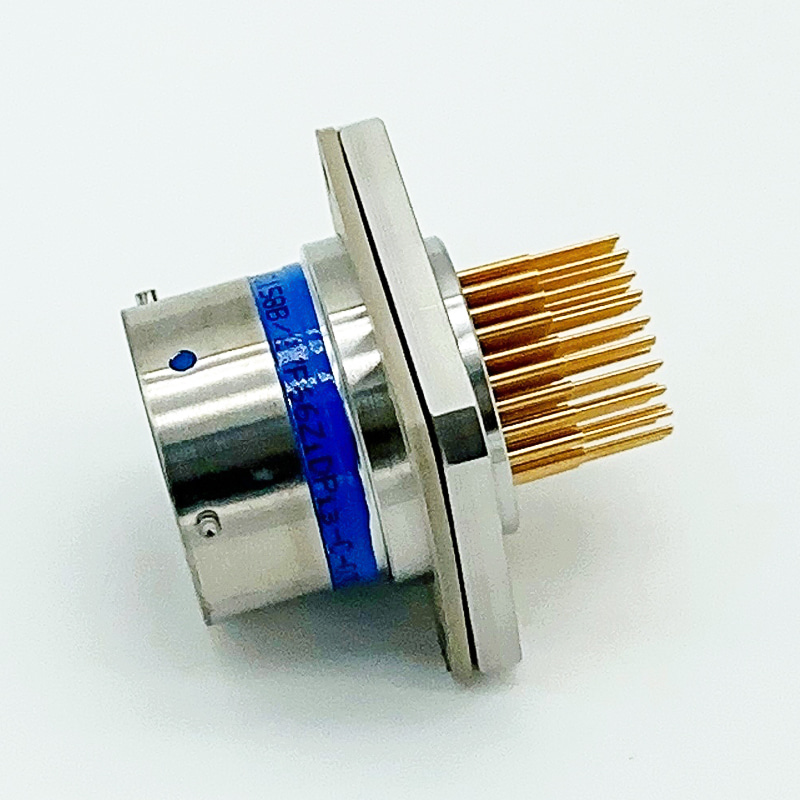

2) 유리 소결 정사각형 플레이트 밀봉 소켓 :
쉘 : 탄소강
쉘 도금 : 전기 도금 니켈
절연체 : 유리
접촉 : 철 합금 니켈 도금 또는 금도금
1) 및 2) :
진동 : 주파수 10 ~ 2000Hz 가속도 : 196M/S²
충격 : 가속도 980m/s²
일정한 가속도 : 980m/s²
기계 수명 : ≥1000 회
● 전기 성능
접촉 저항 및 정격 연락처 전류 :
| 사양 | 일반 접촉 저항 MΩ | 벽을 통과하는 씰 접촉 저항 MΩ | 사각형 디스크 씰 접촉 저항 MΩ | 정격 전류 a |
| φ1.0 | ≤5 | ≤10 | ≤15 | 5 |
| φ1.5 | ≤2.5 | ≤5 | ≤7.5 | 10 |
| φ2.0 | ≤1.25 | ≤2.5 | ≤3.75 | 20 |
| φ3.0 | ≤0.75 | ≤1.5 | ≤2.25 | 40 |
정격 전압 및 견고 견인 전압 :
| 작업 환경 | 밀봉 된 전기 커넥터 | 일반 전기 커넥터 | ||
| 정격 전압 v | 전압 v | 정격 전압 v | 전압 v | |
| 정상 온도 상태 | 500 | 1500 | 500 | 1500 |
| 뜨겁고 습한 상태 | 500 | 750 | 500 | 1125 |
| 저압 조건 (1KPA) | 150 | 300 | 250 | 300 |
절연 저항 ： MΩ
| 작업 등급 | 표준 조건 | 고온 | 축축하고 뜨겁습니다 |
| 단열성 저항 | ≥5000 | ≥1000 | ≥100 |
쉘 간의 전기 연속성 : 알루미늄 합금 쉘 ≤ 2.5mΩ 강철 쉘 ≤ 5mΩ
● 환경 성과
작동 온도 : -55 ℃ ~ 200 ℃
상대 습도 : 40 ℃에서 95%
소금 스프레이 저항성 : 전기 니켈 도금 96H
스테인레스 스틸 패시베이션 1000H
작업 높이 : 30000m
도어 꽉 :
벽을 통과하는 씰 어댑터 : 압력 차이 50.7kpa, 누출 속도 ≤46pa-cm³/s
유리 소결 밀폐 유형 : 압력 차이 152 kPa, 누출 속도 ≤0.IPA-CM³/s
전기 커넥터는 또한 방지 방지, 방지 방지 방지, 혈증 방지 및 먼지 특성이 우수합니다.

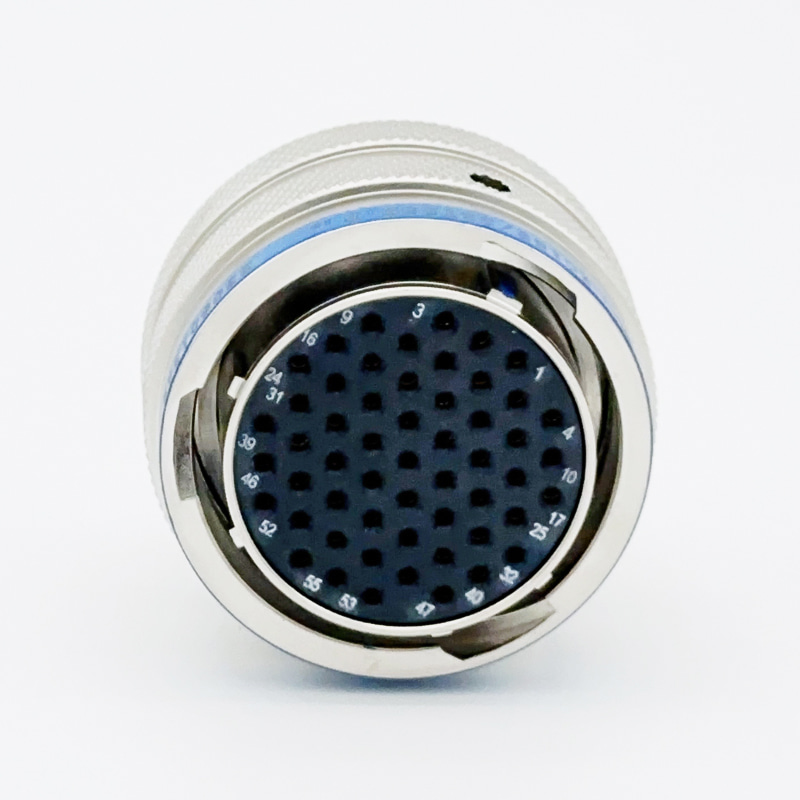

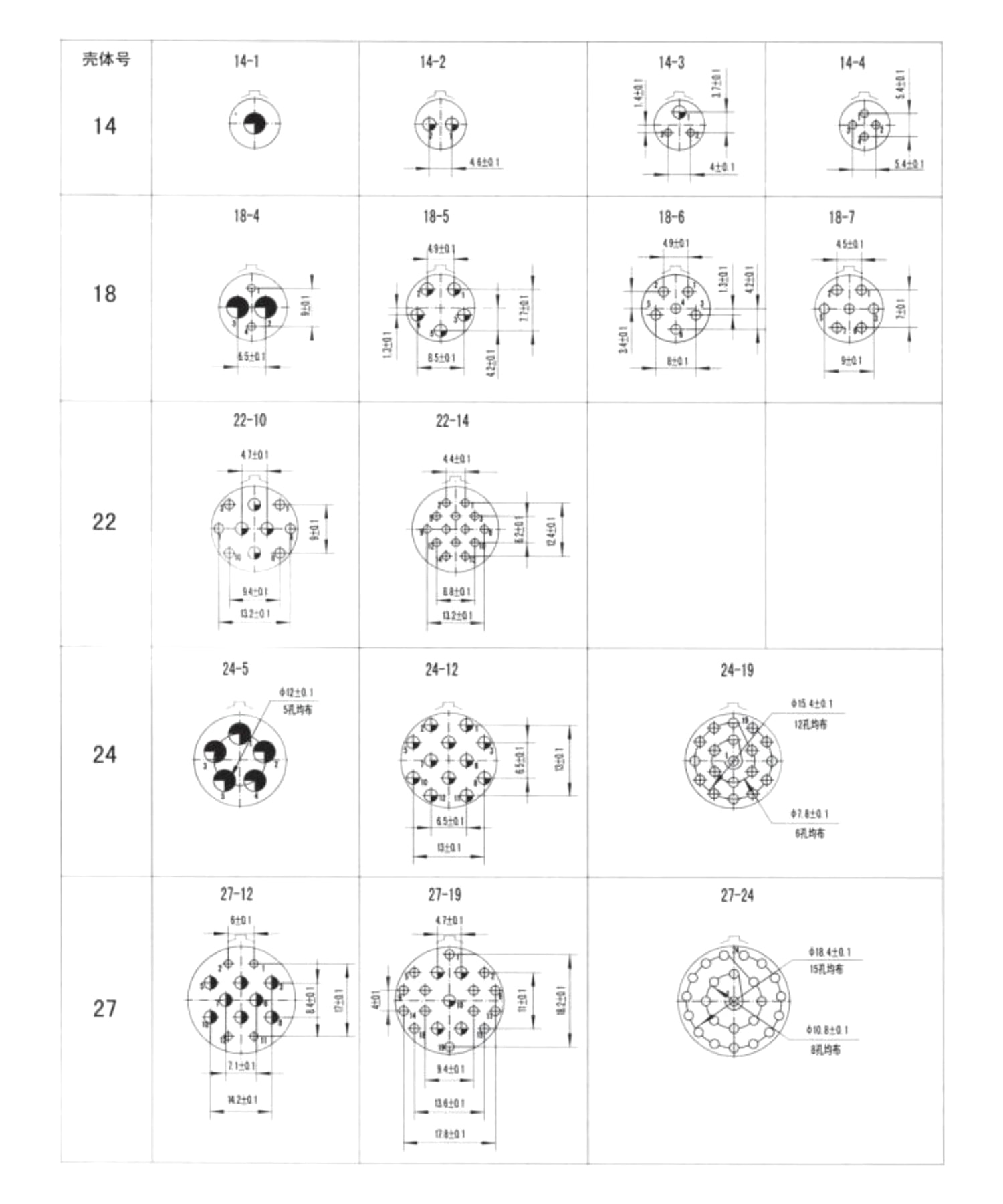

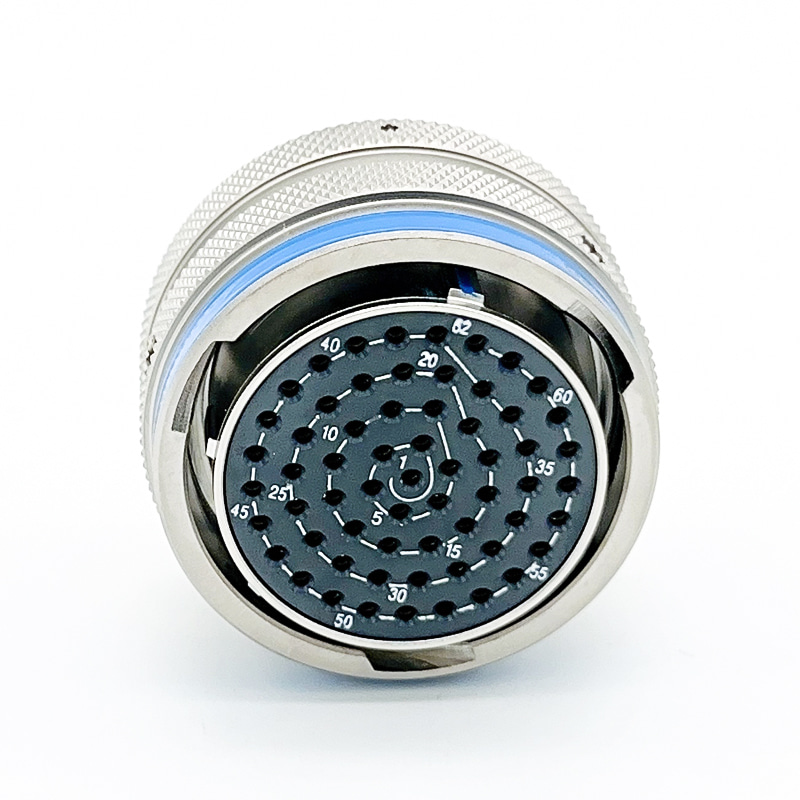

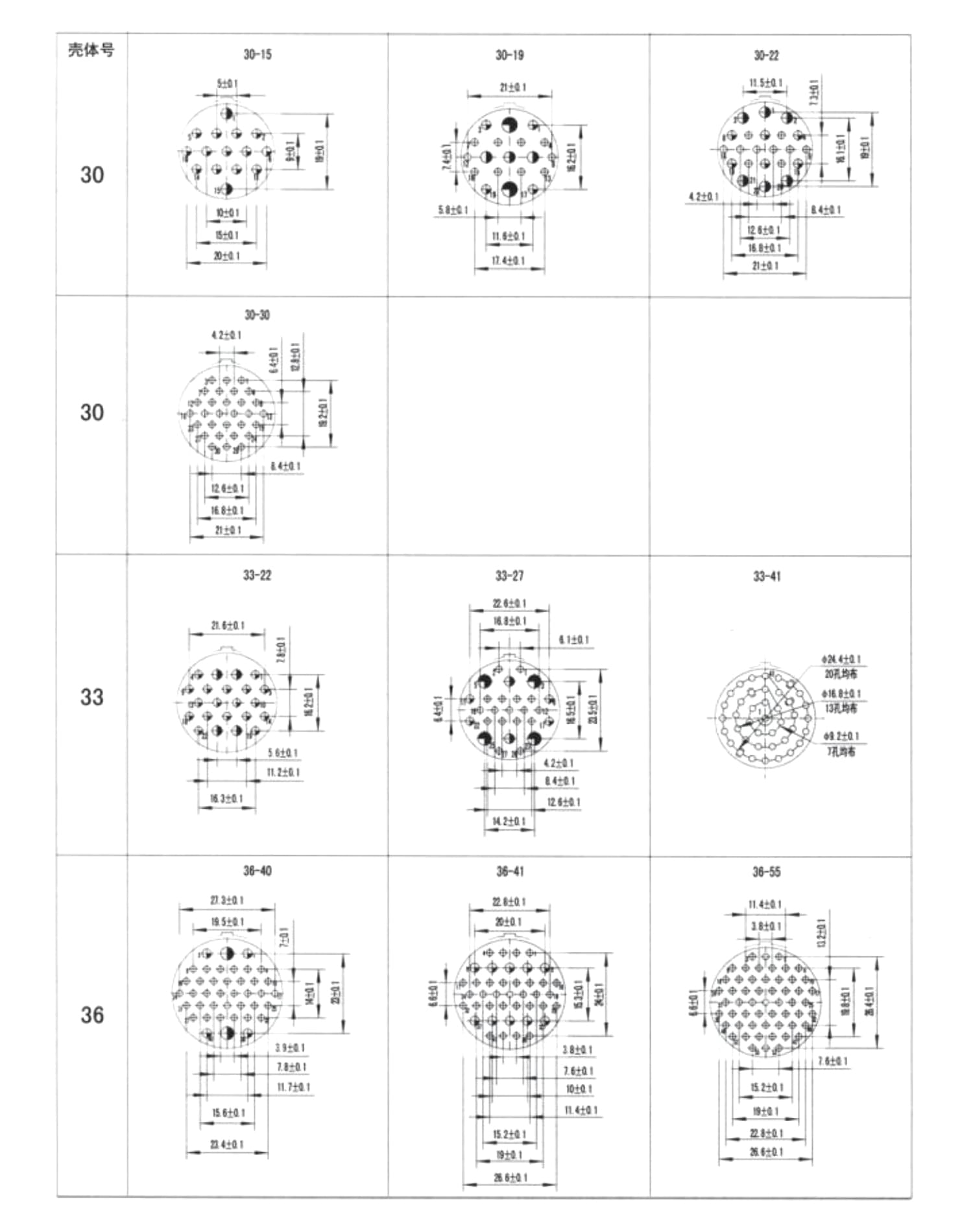

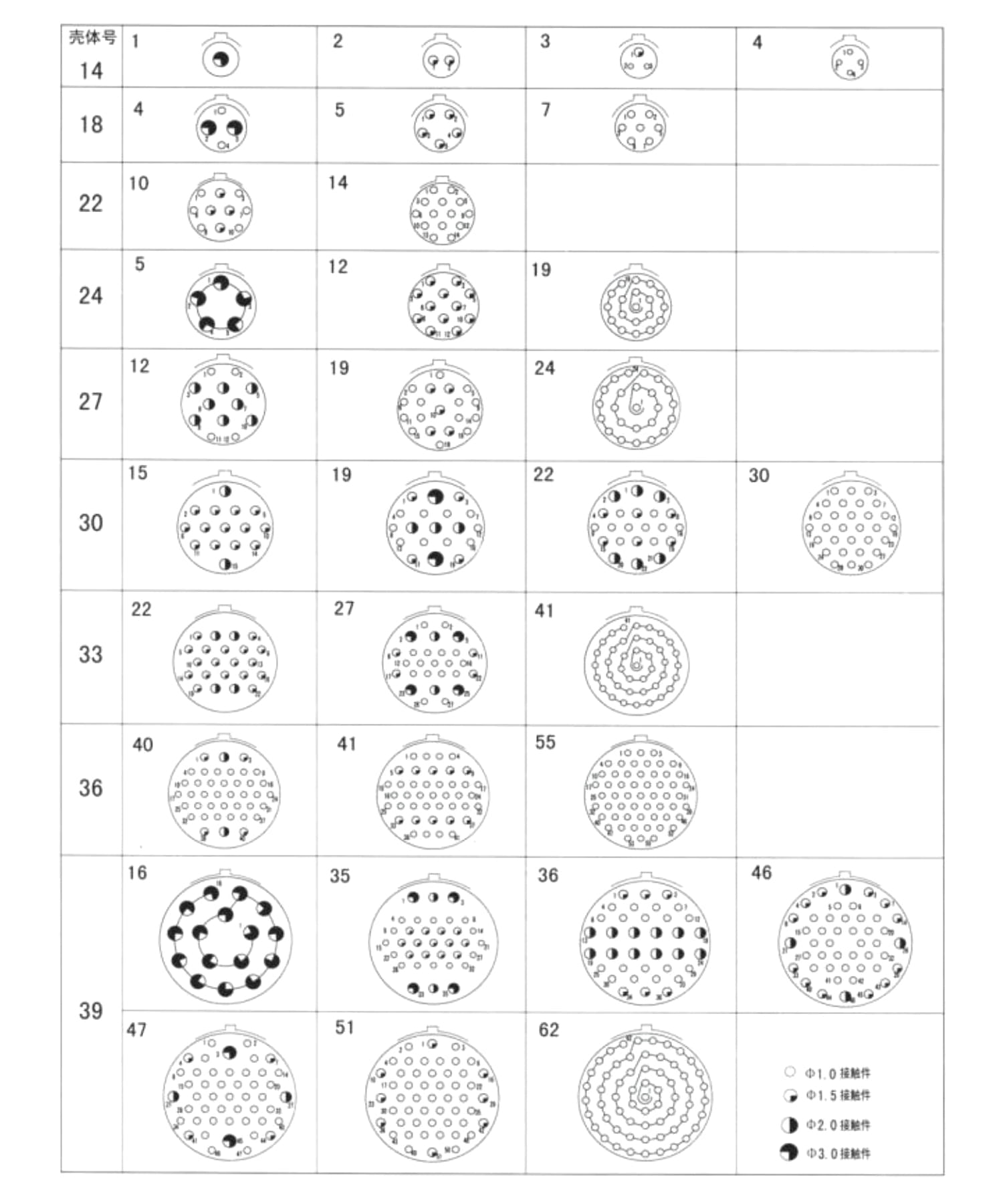

XC 시리즈 연락처 배열 (바늘 장착 절연체 삽입 표면의보기)

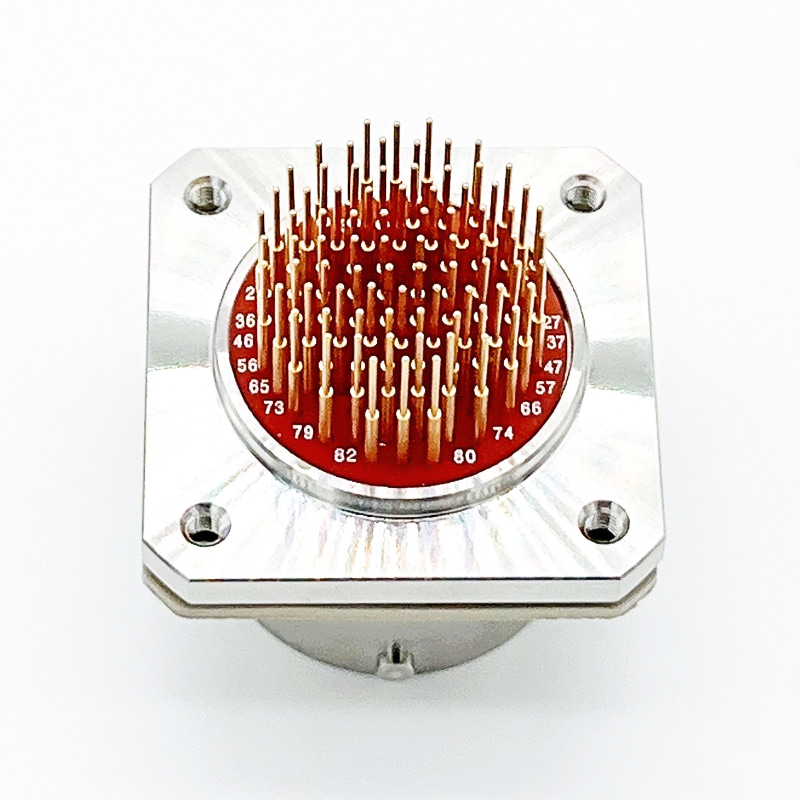

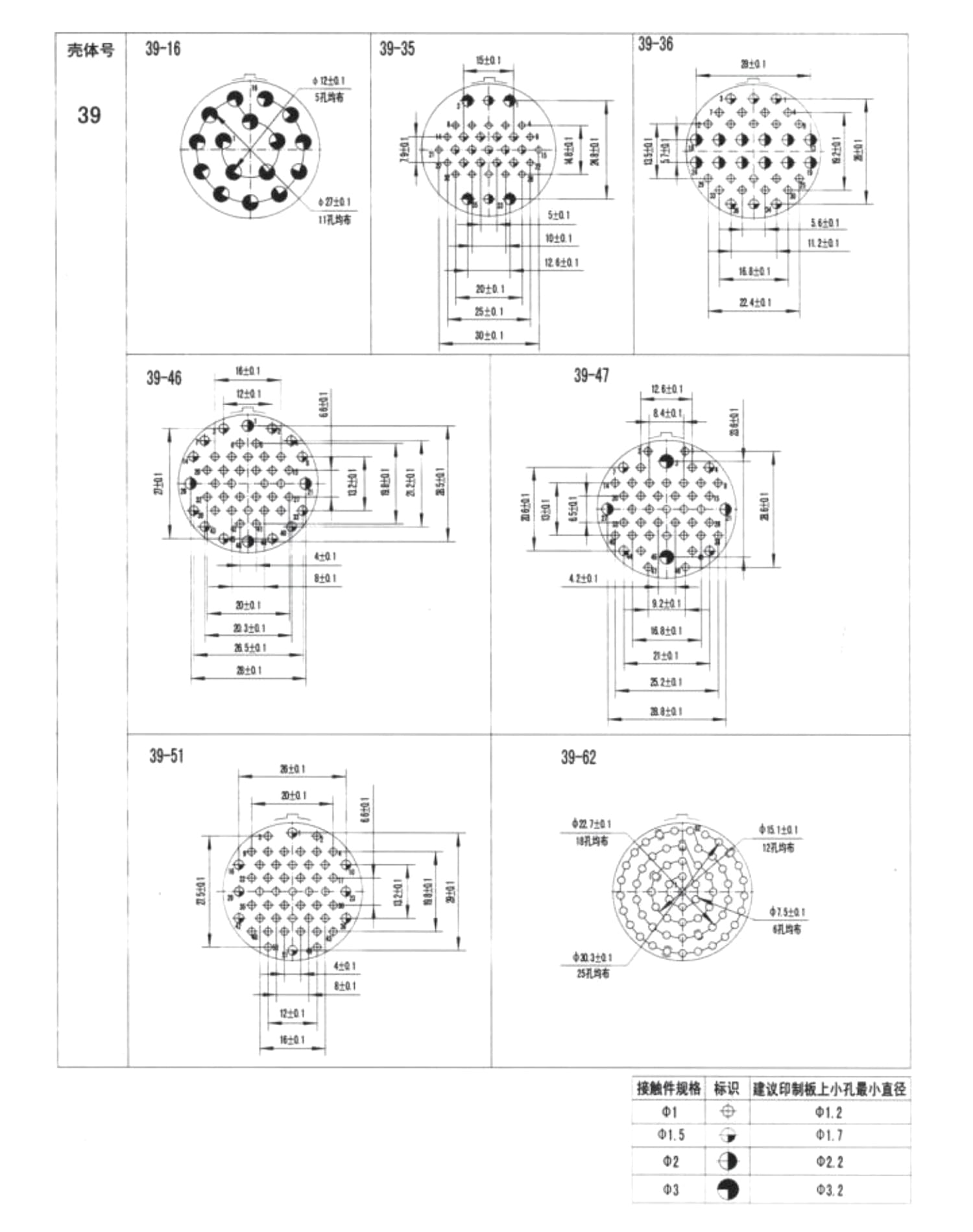

XCB 인쇄 회로 보드 배선 (장착 절연 인쇄 표면)에 대한 제안 치수
우리에 대하여
전력 효율 전기 커넥터.
Taizhou Henglian Electric Co., Ltd. 2011년 4월에 설립되었으며, "은행나무의 고향"으로 알려진 강변 도시인 타이싱에 위치하고 있습니다. 전기 커넥터의 연구 개발, 생산 및 판매를 전문으로 하는 하이테크 기업입니다.
우리는 중국 Custom XC158 시리즈-원형 전기 커넥터 제조업체 그리고 OEM/ODM XC158 시리즈-원형 전기 커넥터 공급자.직원은 150명 이상이며, 그 중 30명 이상이 각종 전문기술 직함을 가지고 있고, 고정자산은 3,000만 위안이며, 각종 기계가공장비와 시험장비를 보유하고 있습니다.
최근 몇 년 동안 회사는 연이어 "장교진 10대 기업", "장교진 10대 기업"으로 평가받았으며, "태흥시 우수 공헌상" 등의 칭호를 수상했습니다.
현재 회사의 주요 제품으로는 군사 표준인 Y11, Y17, Y27, Y50, YGD, YLH, YM, YW, J599I, J599II, J599III 및 XC 시리즈의 원형 전기 커넥터, J7, J14, J20J, J29A, J30J 및 J63A 시리즈의 직사각형 전기 커넥터, 국가 표준인 Y2, Y4, YP, LYP, YD 등의 시리즈의 원형 전기 커넥터가 있습니다. 이 제품에는 참모본부, 참모총장부, 해군장비부, 제2포병대, 무기, 항공우주, 원자력 에너지, 철도, 국가 전력망, 석유 지구물리 탐사 등 군사 산업이 포함됩니다. 회사는 기술 센터와 품질 검사 센터를 보유하고 있으며, 정교한 생산 장비, 현대적인 테스트 시설, 검사 및 테스트 방법을 갖추고 있습니다. 제품은 3방수 기능, 고밀도, 고신뢰성, 전자적 호환성 등의 특성을 가지고 있습니다. 우리는 다양한 사용자를 위해 다양한 특수 전기 커넥터를 개발 및 생산하여 고객 요구를 충족할 수 있습니다.
이 회사는 참모총장 통신부와 정보산업부를 위한 군용 전자부품, 해양장비, 항공우주 분야의 자격을 갖춘 공급업체입니다. GJB9001C-2017 무기 및 장비 품질 관리 시스템 인증과 무기 및 장비 생산 및 과학 연구 단위에 대한 2차 기밀 인증을 통과했습니다.
회사는 항상 "성실을 기반으로, 단결하고 열심히 일하고, 진실을 추구하고 혁신하며, 우수성을 추구한다"는 기업 정신을 고수하고, "브랜드가 가치를 창출한다"는 이념을 고수하며, 진심을 다해 고객에게 서비스를 제공하여 헝롄이 빠르게 업계의 선두주자가 될 수 있도록 했습니다.
Taizhou Henglian Electric Co., Ltd. 우리는 국내외 고객의 방문과 사업 협상을 따뜻하게 환영합니다!
-
공장
-
생산 라인
-
모으다
-
배선 하네스 워크숍
-
제품 디자인
-
검사 장비
-
검사 장비
-
모으다
-
공장 지역
-
명예 벽
-
제품 디스플레이 캐비닛
-
훈련
-
훈련
-
뛰어난 기부금 상
-
10 주년 기념 Sanya 여행
-
전시회
-
전시회
-
전시회
명예 인증서
통찰력
-
무엇입니까? 당기기 자체 잠금 커넥터를 푸시하십시오 그리고 어떻게 작동합니까? 에이 당기기 자체 잠금 커넥터를 푸시하십시오 푸시 풀 메커니즘을 통한 안전하고 빠른 짝짓...
더 알아보기 -
무엇입니까 원형 군사 사양 커넥터 ? 원형 군사 사양 커넥터 가혹한 환경에서 내구성, 신뢰성 및 성능에 대한 엄격한 군사 표준을 충족하도록 설계된 특수 전기 커넥터입니다...
더 알아보기 -
의 기본 사항을 이해합니다 군사 총검 커넥터 그만큼 군사 총검 커넥터 고출성 환경에서 빠른 커플 링 및 커플 링을 위해 설계된 특수 전기 또는 RF 커넥터입니다. 이 커...
더 알아보기 -
왜 고성능 군용 전기 커넥터 방어 응용 프로그램에 중요합니다 현대 방어 시스템은 원활한 통신, 전력 분배 및 데이터 전송을 보장하기 위해 고급 전기 부품에 크게 의존합니다. 이...
더 알아보기 -
이해 원형 전기 커넥터 원형 전기 커넥터는 내구성, 신뢰성 및 사용 편의성으로 인해 다양한 산업에서 널리 사용됩니다. 이 커넥터는 가혹한 환경에서 전원, 신호 및 데이터를 전송하도록 설계되어 항...
더 알아보기
산업 지식
쌍곡선 와이어 스프링 잭은 어떤 역할을합니까? XC158 시리즈 원형 전기 커넥터 ? 설계 원칙과 제조 공정은 무엇입니까?
쌍곡선 와이어 스프링 잭은 XC158 시리즈 원형 전기 커넥터에서 전기 연결을 달성하기위한 핵심 구성 요소입니다. 주요 기능은 다음 측면에 반영됩니다.
안정적이고 안정적인 전기 연결 제공 : 쌍곡선 와이어 스프링 잭의 설계를 통해 잭과 핀 간의 다중 점 접촉을 가능하게합니다. 이 접촉 방법은 접촉 영역을 증가시킬뿐만 아니라 접촉의 균일 성과 안정성을 향상시켜 전류 및 신호를 전송할 때 커넥터의 낮은 손실 및 높은 신뢰성을 보장합니다.
가혹한 환경에 적응 : 군사, 항공, 항공 우주 및 기타 분야의 응용 환경은 종종 진동, 충격, 고온, 저온, 습도 등과 같은 고유 한 구조 및 재료 선택, 과장된 와이어 스프링과 같은 매우 가혹합니다. Jack은 이러한 극한 환경에서 안정적인 전기 연결을 유지할 수 있으며, 신호 중단 또는 접촉이 불량한 전류 변동을 효과적으로 방지 할 수 있습니다.
방지 방지 및 반 맹검 플러그 : XC158 시리즈 원형 전기 커넥터는 5 키 포지셔닝 설계와 쌍곡선 와이어 스프링 잭의 특수 모양을 채택하여 연결할 때 커넥터를 정확하게 정렬하여 손상 또는 성능 저하를 피할 수 있습니다. 플러그 오류로 인해 발생합니다.
쌍곡선 와이어 스프링 잭의 설계 원리는 주로 다음 핵심 사항을 기반으로합니다.
쌍곡선 형상 설계 : 잭의 접촉 표면은 쌍곡선 모양을 채택합니다. 이 디자인은 잭과 핀 사이를 면밀히 접촉 할뿐만 아니라 핀을 삽입 할 때 적절한 지침과 버퍼링을 제공하여 핀과 잭 사이의 마찰과 마모를 줄입니다.
와이어 스프링 구조 : 와이어 스프링 구조는 잭 내부에 사용됩니다. 이 구조는 잭이 외부 힘에 노출 될 때 특정 탄성 변형을 생성하여 핀과의 일정한 접촉 압력을 유지할 수있게한다. 와이어 스프링 구조는 또한 진동을 효과적으로 흡수하고 에너지에 영향을 미쳐 연결의 안정성과 내구성을 향상시킬 수 있습니다.
재료 선택 : 잭의 접촉 부분은 일반적으로 높은 전도도 및 높은 부식성을 갖는 구리 합금으로 만들어지며, 접촉의 전도성 및 부식 저항을 향상시키기 위해 은도금 또는 금도금입니다. 잭의 쉘과 절연체는 가혹한 환경에서 커넥터의 신뢰성과 안전성을 보장하기 위해 고강도 및 고화질 재료로 만들어집니다.
Henglian은 고급 가공 기술 및 품질 관리 방법을 사용하여 쌍곡선 와이어 스프링 잭을 제조하여 제품의 높은 정밀도와 높은 신뢰성을 보장합니다. 특정 제조 공정에는 다음 단계가 포함됩니다.
재료 준비 : 설계 요구 사항에 따라 적절한 구리 합금 재료를 선택하고 정밀 절단 및 처리를 수행하여 잭의 접촉 부분과 쉘을 준비하십시오.
와이어 스프링 제조 : 정밀 스프링 제조 기술을 사용하여 와이어 스프링을 설계 요구 사항을 충족하는 모양과 크기로 처리하고이를 열을 탄력성과 내구성을 향상시킵니다.
잭 몰딩 : 가공 된 접촉 부분과 와이어 스프링을 잭의 쉘에 조립하고 정밀 가공 및 연마를 통해 잭의 접촉 표면이 설계에 필요한 쌍곡선 모양과 표면 거칠기에 도달해야합니다.
품질 검사 : 제품이 설계 요구 사항 및 관련 표준을 충족 할 수 있도록 치수 측정, 전기 성능 테스트, 기계적 성능 테스트 및 환경 적응성 테스트 등을 포함하여 제조 된 쌍곡선 와이어 스프링 잭에서 포괄적 인 품질 검사를 수행하십시오.
포장 및 저장 : 자격을 갖춘 쌍곡선 와이어 스프링 소켓은 포장 및 마킹 및 건조하고 깨끗한 환경에 저장되어 수분, 오염 또는 기계적 손상으로 인해 제품 성능 저하를 방지합니다.
전기 커넥터 산업의 리더 인 Henglian의 생산 능력 및 기술 수준은 업계의 주요 위치에 있습니다. 이 회사는 CNC 생산 워크샵, 어셈블리 워크샵 및 지원 제조업체를 보유하고있을뿐만 아니라 제품의 높은 정밀도와 높은 신뢰성을 보장하기 위해 300 개 이상의 다양한 기계식 가공 장비 및 테스트 장비를 보유하고 있습니다. 이 회사는 또한 GJB9001C-2017 전국 군사 표준 품질 관리 시스템 인증과 ISO 9001, ISO/TS16949 및 기타 품질 관리 시스템 인증과 같은 여러 군사 자격을 통과하여 고객에게 안정적인 품질 보증을 제공합니다.
